Yüksək gərginlikli enerji sisteminin əsası - SF6 dövrə açarı

Xülasə

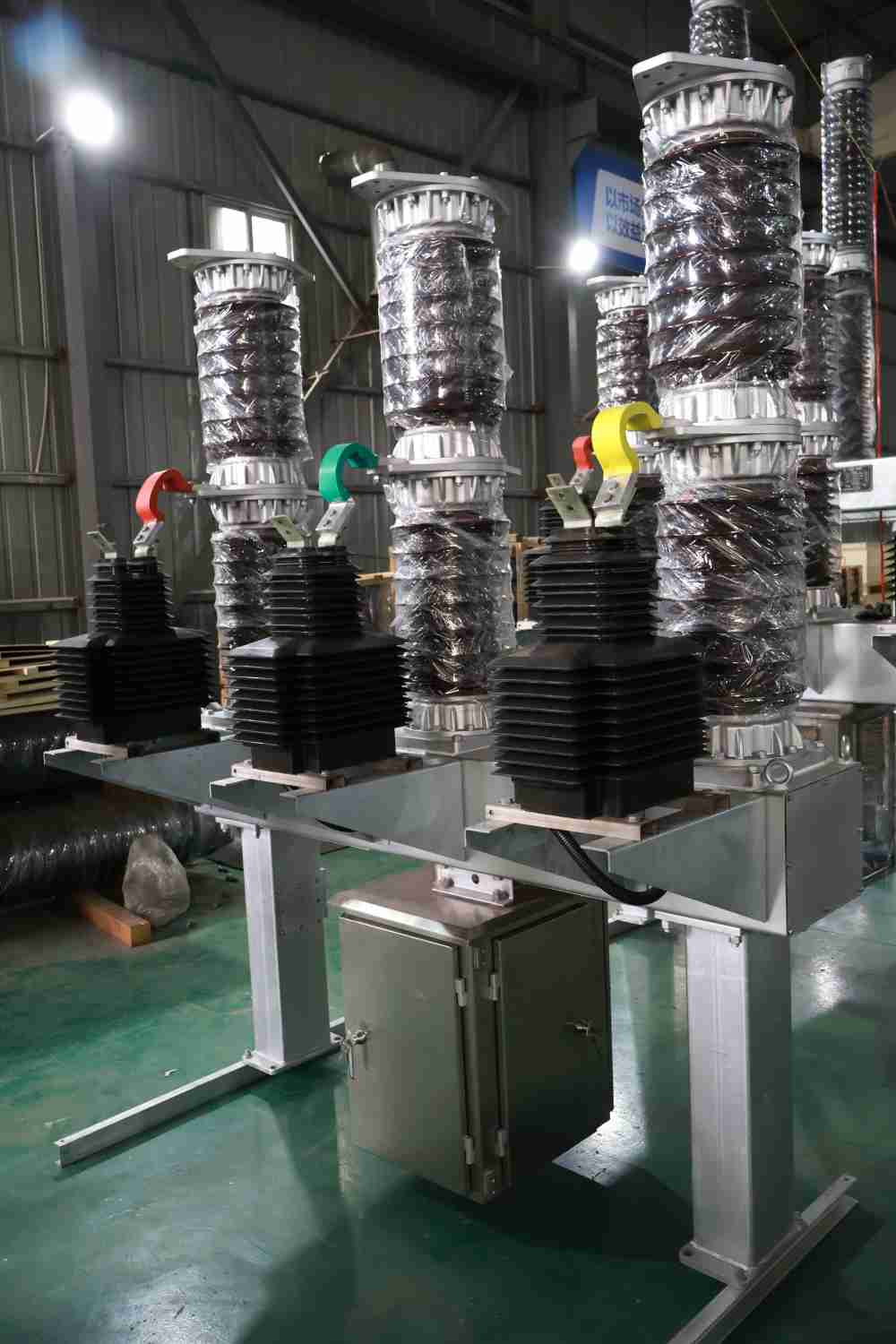

SF6 Circuit Breaker, qövs söndürmə və izolyasiya edilmiş mühit kimi kükürd hexaflifluoride (SF6) qazından istifadə edən yüksək gərginlikli bir keçiddir. Yüksək gərginlikli güc şəbəkəsinin əsası kimi tanınır. Unikal qövs sökmə qabiliyyəti və sabit səmərəliliyi ilə müxtəlif güc sistemlərində və ötürmə və paylama şəbəkələrində geniş istifadə olunur. Güc şəbəkəsinin təhlükəsiz işləməsini təmin etmək üçün əsas avadanlıqdır. Əsasən 72.5 kV və yuxarıdakı yüksək gərginliyə bölünür və 3.6 kv ~ 72.5kv orta gərginlik. SF6 dövrə qırıcılarının əsas funksiyası, səhv cari və güc şəbəkəsi avadanlıqlarını qısa dövrə və ya yüklədiyi zərərdən qorumaqdır.

一. SF6 dövrə açarı nədir?

SF6 Circuit Breaker, sulfur hexaflifluoride (SF6) qazından izolyasiya və qövs söndürmə mühiti kimi istifadə edən yüksək gərginlikli bir keçiddir. Əsasən, elektrik şəbəkəsi avadanlıqlarına zərərin qarşısını almaq üçün sxemlərdə (məsələn, qısa sxemlər və ya yük daşları kimi) günah cərəyanlarını tez bir zamanda kəsmək üçün istifadə olunur. Onun fəaliyyət göstərən gərginlik diapazonu 3,6 kv-lik 800 kv-a qədərdir və orta gərginlikli, yüksək gərginlikli və ultra yüksək gərginlikli elektrik sistemlərində geniş istifadə olunur.

二. SF6 dövrə açarı necə işləyir?

1. Prinsipi: SF6 qazının rolu

İzolyasiya edilmiş mühit: SF6 qazının izolyasiya gücü, yüksək gərginlik şəraitində canlı hissələri effektiv şəkildə təcrid edə biləcək 2-3 dəfə hava şəraitidir.

Arc söndürmə mühiti: SF6 molekulları güclü elektronegativity var və mikrosecond qövsünün söndürülməsinə nail olmaq üçün qövs enerjisini tez bir zamanda saxlaya bilər.

Sabitlik: ARC-nin yüksək temperaturunda parçalandıqdan sonra, SF6 qazının 99% -i qalıq çirkləndiricilər olmadan tez rekombasiya edilə bilər.

2. Arc söndürmə prosesi

Əlaqə Ayrılıq: Arızalı cari dövrü işlətmək üçün dövrə açarını tetikler və kontaktlar tez ayrılır və bir qövs yaradılır.

Qazın sıxılması: Əməliyyat mexanizmi, İonlaşma dərəcəsini azaltmaq üçün qövsə doğru sürətlə əsən yüksək sürətli hava axını meydana gətirən SF6 qazını sıxmaq üçün pistonu sıxır.

Enerji udulması: SF6 molekullar pulsuz elektronları ələ keçirin, qövsü davam etdirmək, qövsü tez söndürün və cari əlaqəni əldə edin.

İzolyasiya Bərpası: ARC söndürüldükdən sonra, SF6 qazı qövsün hakimiyyətin qarşısını almaq və dövrənin tamamilə əlaqəsi olmamasını təmin etmək üçün izolyasiya gücünü dərhal bərpa edir.

三. SF6 dövrə açarının əsas quruluşu və komponentləri

1. qövs söndürmə kamerası

Material: yüksək temperaturda davamlı keramika və ya epoksi qatranı.

Dizayn: Sıxılmış qaz növü (tək təzyiq və ikiqat təzyiq) və ya fərqli cari səviyyələr üçün uyğun olan özünü enerji qövsü sökmə quruluşu.

2. Qaz sistemi

Qaz Palatası: SF6 qazı ilə dolu olan möhürlənmiş boşluq (Təzyiq 0.4 ~ 0.6MPA).

Təzyiq Monitorinqi: Sıxlıq Röleyi real vaxtda qaz təzyiqini izləyir və kilidləmə və ya həyəcan siqnalını tetikler.

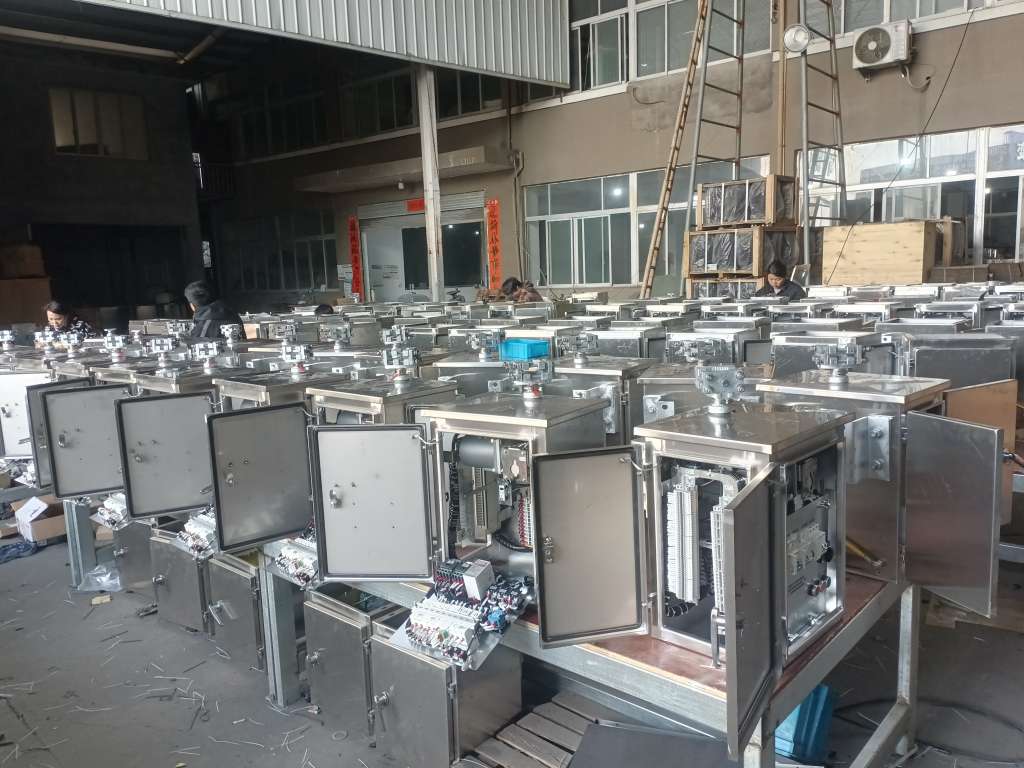

3. Əməliyyat mexanizmi

Bahar Enerji Anbar Mexanizmi: İqtisadi və etibarlı, orta gərginlik sistemi üçün uyğundur.

Hidravlik / pnevmatik mexanizm: Yüksək gərginlik və böyük tutumlu dövrə qırıcıları üçün istifadə olunan böyük çıxış torku.

Ağıllı elektrik mexanizmi: İnteqrasiya edilmiş sensor, uzaqdan açılmanı və bağlanış nəzarətini dəstəkləyin.

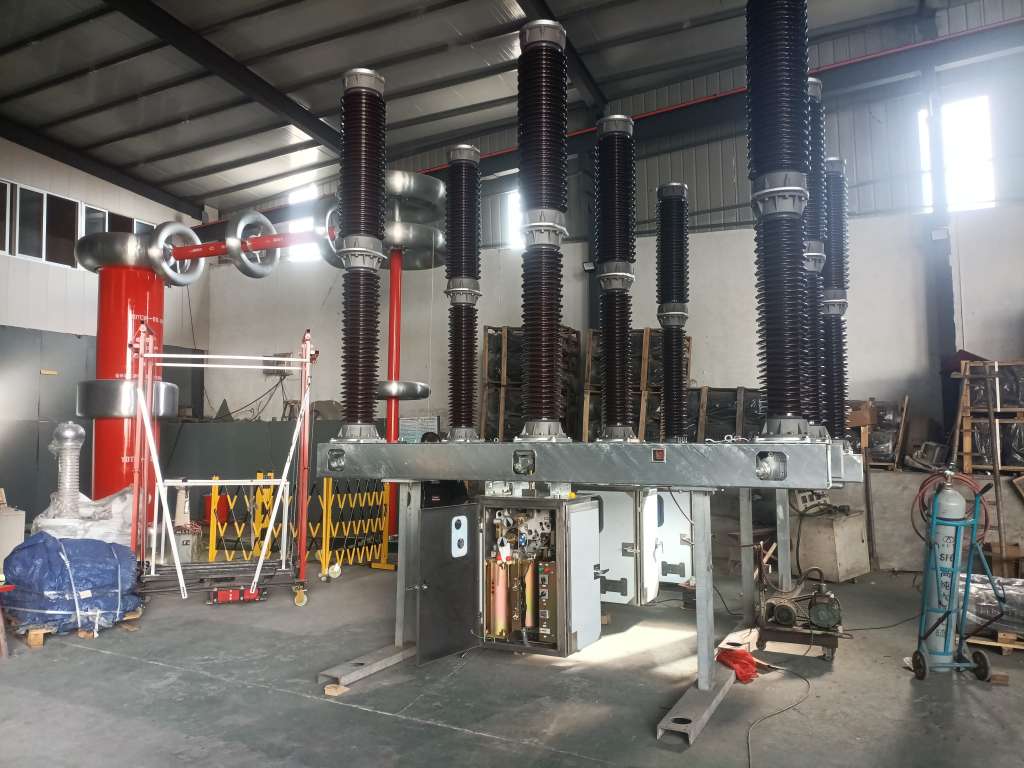

4. İzolyasiya dəstək quruluşu

Çini sütun növü: standart dizayn, güclü çirklənmə qabiliyyəti.

Kompozit izolyator növü: Silikon rezin gödəkçə çəki azaldır və daha yaxşı partlayışa davamlı performansa malikdir.

四. SF6 dövrə qırıcılarının üstünlükləri

1. Super güclü qırılma qabiliyyəti: adi vakuum dövrə qırıcılarından çox olan 80ka qədər qısa dövrə cərəyanını azalda bilər.

2. Super uzun mexaniki həyat: 10.000 əməliyyata qədər mexaniki həyat və 2000 tam potensialın, 20 ilədək təmirsiz dövrü ödəyə bilər.

3. Kompakt dizaynı: SF6-nin yüksək izolyasiyası, yarımstansiya yerini qənaət edərək, avadanlıq izolyasiya edilmiş dövrə qırıcılarından 40% daha kiçik olan avadanlıqların həcmini 40% daha da kiçik edir.

4. Super güclü uyğunlaşma: Tamamilə möhürlənmiş quruluş, sabit -30 ° C-də, yüksək rütubətli və ya tozlu mühitdə sabit işləyə bilər. 20 ilədək təmirsiz dövr.

五. SF6 dövrə qırıcılarının gələcək texnoloji yenilikləri

1. SF6 alternativləri

Qarışıq qaz: SF6 / N₂ və ya SF6 / CF4 qarışıq qaz, SF6 istehlakını və GWP-ni 30% ~ 50% azaldır.

2. SF6-PULSUZ alternativlər:

Quru Hava Dövrü Breaker: Orta gərginlik sahəsində (≤40.5kv), gwp = 0.

Vakuum dövrə açarı + ekoloji cəhətdən təmiz qaz: Yüksək gərginlikli sahədə (məsələn, C5-FK qazı) inkişafı altında.

3. Bərpa və bərpa texnologiyası

SF6 bərpa cihazı: ≥99.9% təmizliyi olan qaz əməliyyat və texniki xidmət xərclərini azaltmaq üçün təkrar istifadə edilə bilər.

Parçalanma müalicəsi: Yüksək temperaturlu qövs və ya plazma texnologiyası SF6-nı zərərsiz kükürd və flüoridaya parçalayır.

4. Ağıllı yüksəltmə

Vəziyyət Monitorinq Sistemi: Quraşdırılmış sensorlar qaz sıxlığını, əlaqə geyimi, mexaniki vibrasiya və proqnozlaşdırılan texniki xidmətin monitoru.

六. SF6 dövrə qırıcılarının tətbiqi ssenariləri

Yüksək gərginlikli ötürücü şəbəkə: Transformator və ötürmə xətlərini qorumaq üçün 500 kV və yarımstansiyalardan istifadə olunur.

Şəhər Power Grid: GIS-də inteqrasiya olunmuş GIS (qaz izolyasiya edilmiş kommutasiya), məhdud məkan ilə şəhər yarımstansiyaları üçün uyğundur.

Yeni Enerji Elektrik Stansiyası: Tez-tez başlanğıc dayandırma əməliyyatları aparan elektrik stansiyaları və fotovoltaik elektrik stansiyaları üçün gücləndirici stansiya.

Sənaye güc sistemi: polad bitkilər və kimyəvi bitkilər kimi yüksək cari yüklər üçün gələn xətt qorunması.

Rəy

SF6 dövrə qırıcıları, səmərəli qırılma qabiliyyətinə görə cari yüksək gərginlikli elektrik sistemlərinin əsas mühafizə cihazlarıdır. Gələcəkdə sənaye onun ekoloji cəhətdən təmiz texnologiyalara keçdiyini sürətləndirir. Texnologiyanın inkişafı ilə daha təhlükəsiz və təmiz qazlar ortaya çıxacaq.Lugao Power Co, Ltd.Performansı ətraf mühitin qorunması ilə birləşdirəcək və enerji çevrilməsinin çətinliklərini və imkanlarını qarşılamaq üçün yenilikləri fəal şəkildə qəbul edəcəkdir. Elektrik sisteminiz üçün səmərəli, etibarlı və davamlı qorunma təmin etmək üçün xüsusi SF6 dövrə sındırıcı həlləri əldə etmək üçün Lugao seçin!
