CGS aşağı gərginlikli geri çəkilən keçid kabinetinin istifadə planları nələrdir?

CGS aşağı gərginlikli geri çəkilən keçid kabinetinin istifadə planları nələrdir?

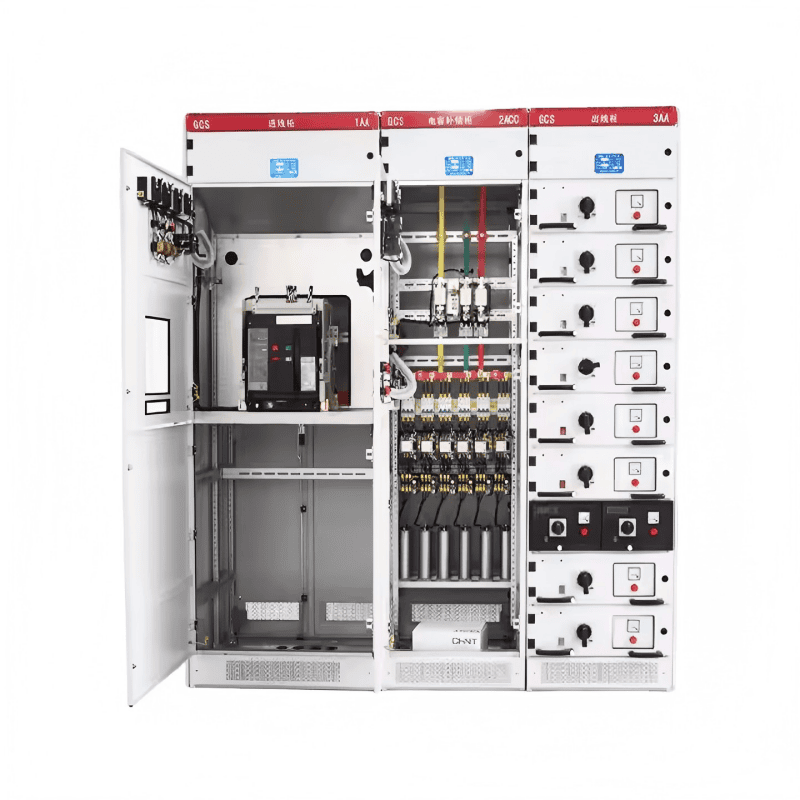

Əsas dövrə planı

  GCS kabinetinin əsas dövrə planı 32 qrup və 118 spesifikasiyasına malikdir, kömək və köməkçi dövrələrin nəzarətində olan dəyişikliklərdən və qorunmalardan irəli gələn plan və spesifikasiyalar istisna olmaqla. Buraya, 2500 kVA və aşağıda paylama transformatorlarının seçilməsi üçün uyğun olan 5000a, enerji təchizatı və digər güc istifadəçilərinin ehtiyaclarını əhatə edir. Konvakitor kompensasiya şkafları enerji təchizatı ehtiyaclarını ödəmək və güc faktorunu yaxşılaşdırmaq üçün istifadə etmək üçün hazırlanmışdır və reaktor şkafları hərtərəfli investisiya ehtiyaclarını nəzərə almaq üçün hazırlanmışdır.

Köməkçi dövrə planı

  GCS köməkçi dövrə Atlasındakı 120 köməkçi dövrə planı var. DC əməliyyat hissəsinin köməkçi dövrə planı əsasən elektrik stansiya yarımstansiyalarının aşağı gərginlikli bitki (stansiya) sistemində istifadə olunur. 200MW və aşağıda olan aşağı gərginlikli bitki sistemi və 300MW və yuxarıdakı vahidlər, işləyən (gözləmə rejiminin) enerji təchizatı xətti, güc bəsləyicisi və motorlu qidalandırıcı.

  AC əməliyyat hissəsinin köməkçi planı əsasən fabriklərdə, minaların, müəssisələrdə və hündürmərtəbəli binalarda yarımkürmə yarımstansiyalar sistemində istifadə olunur. İkiqat enerji təchizatı əməliyyatına uyğun 6 birləşmə var. Elektrik interlock gözləmə rejimində mühəndislik dizaynında birbaşa istifadə edilə bilən avtomatik atma, özünü bərpa edən və digər nəzarət sxemləri yoxdur.

  DC Nəzarət Elektrik Təchizatı DC 220V və ya 110V, AC nəzarət gücü təchizatı AC 380V və ya 220V-dir. Çekmece bölmələrindən ibarət tam bir şkafdır. 220V idarəetmə enerji təchizatı bu kabinetdə xüsusi nəzarət transformatoru tərəfindən həyata keçirilən ictimai nəzarət enerjisi tədarükündən əldə edilir. İctimai idarəetmə enerji təchizatı əsassız idarəetmə transformatorundan istifadə edir və zəif cari siqnal işıqları lazım olduqda istifadə üçün 24V enerji təchizatı qorunur.

  Watt-saat sayğacının quraşdırılması yeri, gərginlik siqnalının və digər quraşdırma və istifadə tələblərinin tətbiqi üsulu, köməkçi dövrə diaqramının "hazırlıq təlimatlarında".

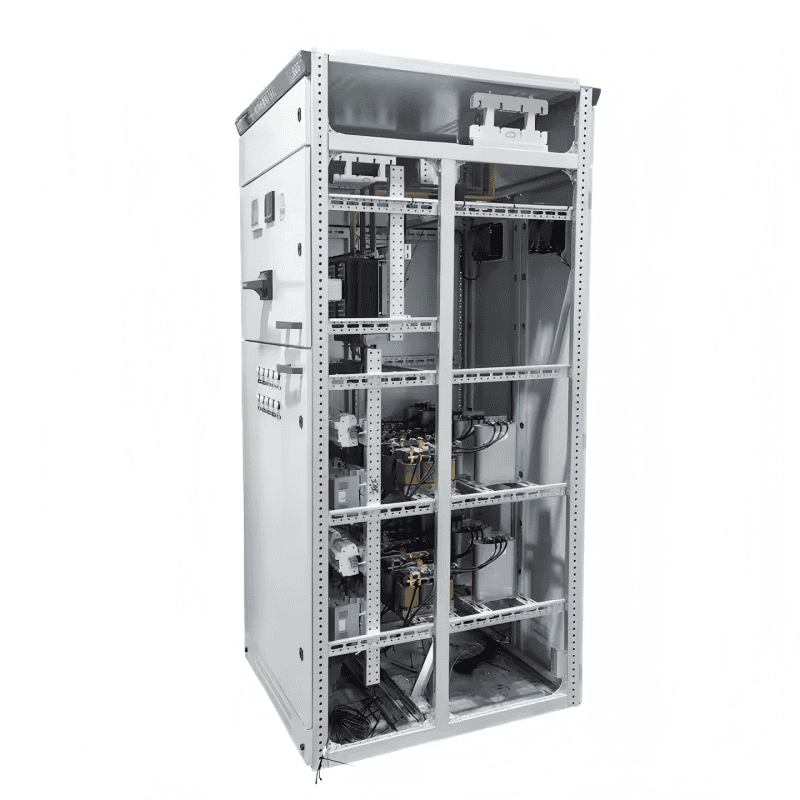

Əsas avtobus paneli

Busbar-ın dinamik istilik sabitliyini yaxşılaşdırmaq və kontakt səthinin temperaturun yüksəlişini yaxşılaşdırmaq üçün bütün avadanlıqlar TMY-T2 seriyası Sərt mis busbarlarından istifadə edir. Mis avtobus panelləri tam uzunluqlu qalay örtüklü və tam uzunluğunda gümüş örtüklü mis avtobusbərləri də istifadə edilə bilər. Körpüdə müvafiq olaraq kabinetdəki Busbar izolyasiya otağında üfüqi avtobusbəri və şaquli avtobus paneli quraşdırılmışdır. Neytral əsaslandıran Busbar, çətin bir mis çubuğu istifadə edir. Üfüqi neytral əsaslandırma teli (qələm) və ya yerləşdirən + neytral tel (PE + n) bağlıdır.

Əsas keçid

630A və yuxarı olan enerji təchizatı xətləri və qidalandırıcı açarları üçün, DW45 seriyası əsasən seçilir və DW48 seriyası, AE seriyası, 3Ge və ya 3.We və ya Me seriyası da seçilə bilər. Lazım gələrsə, idxal olunan m seriyası və ya f seriyası da seçilə bilər.

630a-dan aşağı qidalandırıcı və motor nəzarət açarları üçün Selects TG seriyası və CM1 seriyası seçin. NM Series, CDM seriyası, TG30 seriyası və digər qəliblənmiş qutu açarları.

Əsas dövrə dinamik sabitliyini artırmaq üçün GCS seriyası xüsusi birləşdirilmiş Busbar Clacks və İzolyasiya Dəstəkləri hazırlanmışdır. Yüksək güclü, alovu gecikdirici sintetik yastıq yastığı, yaxşı özünü söndürmə performansı və bənzərsiz bir quruluşdan hazırlanmışdır.

Bölmələrin temperaturun artmasını azaltmaq üçün funksional vahidlərin və şirkətin kabel rəhbərləri, GCS kabineti xüsusi adapter dizayn edilmişdir. Adapterin böyük bir tutumu və aşağı bir temperatur yüksəlməsi var.

Dizayn şöbəsi daha yaxşı performans və daha inkişaf etmiş texnologiya ilə yeni elektrik komponentlərini istifadə edirsinizsə, GCS seriyası şkafları yaxşı yönsüzlüyə malikdir və yenilənmiş elektrik komponentləri səbəbindən istehsal və quraşdırma zamanı çətinlik çəkməyəcəkdir.

Elektrik komponenti seçimi

GCS kabinetləri əsasən qabaqcıl texnologiya, yüksək performans və sabitlik göstəriciləri olan elektrik komponentlərindən istifadə edir və Çində istehsal olunan kütləvi istehsal edilə bilən idxal texnologiyasından istifadə edir.
