Daxili və açıq yüksək gərginlikli vakuum açarları arasındakı fərqlər nələrdir?

Müasir enerji paylama sistemlərində vakuum açarları (VCB) enerji təchizatı təhlükəsizliyini və sabitliyini təmin etmək üçün vacib avadanlıqdır. Onların əsas funksiyası cərəyanı tez kəsmək və nasazlıqlar zamanı xətləri təcrid etmək, avadanlıqların zədələnməsinin və geniş miqyaslı elektrik kəsilməsinin qarşısını almaqdır. Bununla belə, bir çox satınalma və mühəndislik işçiləri modelləri seçərkən qapalı və açıq VCB-lər arasındakı fərqlər barədə tez-tez çaşqınlıq yaşayırlar. Hər ikisi vakuum qövs söndürmə texnologiyasından istifadə etsə də, niyə belə əhəmiyyətli dizayn fərqləri var? Və layihə ssenariləri əsasında necə seçilməlidir?

Peşəkar güc avadanlığı istehsalçısı olaraq, Lugao Power, daxili və açıq məkanda Vakuum Devre Keçiri məhsullarını birləşdirərək, düzgün avadanlığı asanlıqla seçməyinizə kömək etmək üçün ikisinin əsas fərqlərini, dizayn xüsusiyyətlərini və uyğun ssenarilərini parçalayır.

Vakuum açarı (VCB) nədir?

Vakuum açarı həm qövs söndürən, həm də izolyasiya edən vasitə kimi vakuumdan istifadə edir. Onlar elektrik qövsünü söndürmək üçün vakuum mühitindən istifadə edir və bununla da dövrəni idarə edir və qoruyur. Bu, neft və ya SF6 qazının istifadəsinin qarşısını alır, onu daha təhlükəsiz və ekoloji cəhətdən təmiz edir. Onlar elektrik stansiyalarında və yarımstansiyalarda, xüsusən tez-tez işləməyi tələb edən tətbiqlərdə geniş istifadə olunur.

Onları fərqləndirməyin ən əsas yolu quraşdırma mühitidir. Vakuum açarları əsasən iki kateqoriyaya bölünür: Daxili yüksək gərginlikli vakuum açarları: Qapalı və idarə olunan daxili mühitlərdə istifadə üçün uyğundur, standart keçid qurğularına uyğundur və sabit daxili iş şəraitinə cavab verir.

Xarici yüksək gərginlikli vakuum açarları: Mənfi hava şəraitindən narahat olmadan müxtəlif qeyri-müəyyən açıq mühitlərdə istifadə üçün uyğundur.

İstər qapalı, istərsə də açıq, yüksək gərginlikli vakuum açarları eyni əsas qövs söndürmə prinsipini bölüşür, lakin onların strukturu, qorunması və izolyasiya dizaynları müxtəlif ssenarilərə uyğun olaraq tamamilə fərdiləşdirilmişdir.

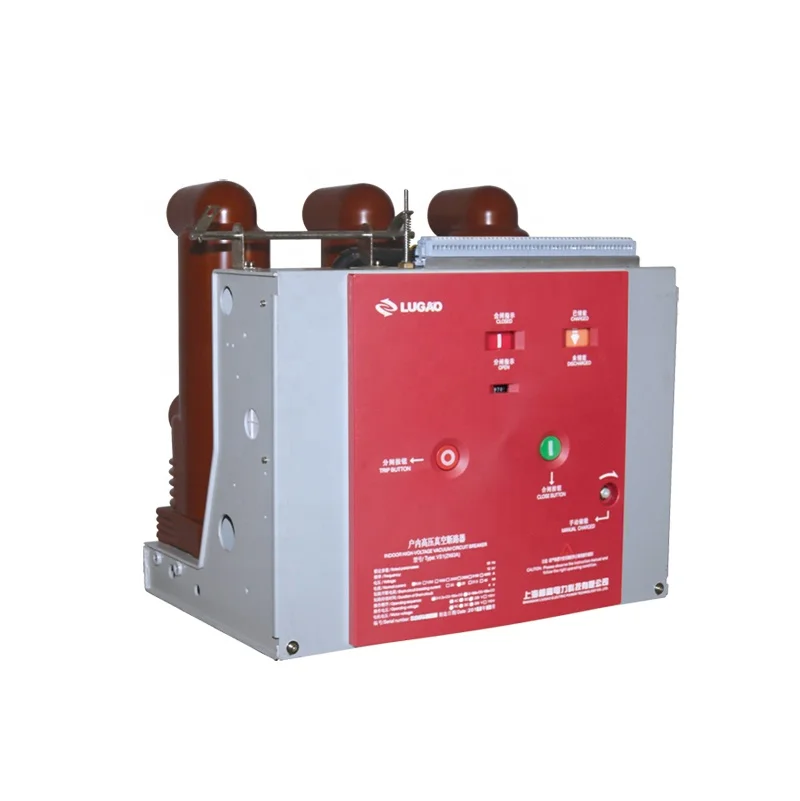

Daxili Vakuum Açarları (VS1 Seriyası)

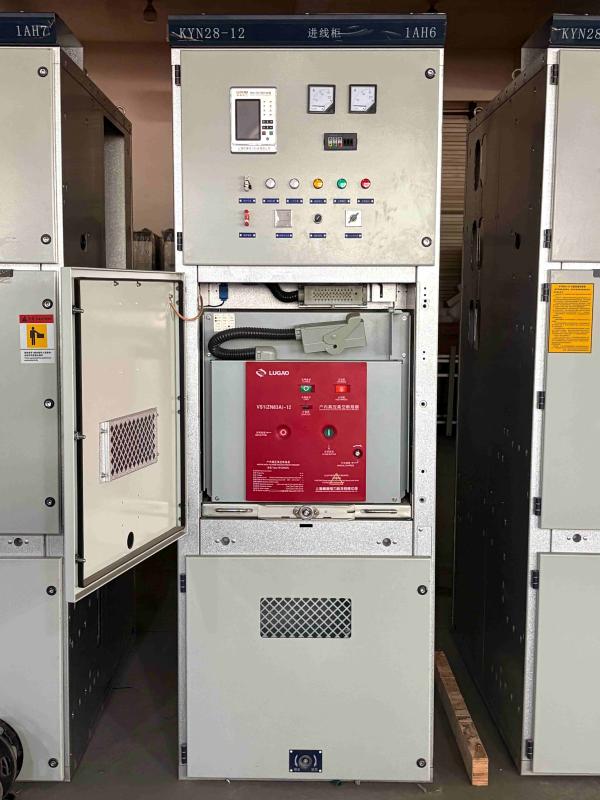

Daxili VCB, adətən keçid qurğuları və qapalı yarımstansiyalar kimi qapalı məkanlarda quraşdırılan ən çox yayılmış elektrik açarıdır. Lugao Power-in qapalı vakuum açarları kabinetə quraşdırılmış dizaynların tipik nümunəsidir. Əməliyyat mexanizmi elektrik açarının gövdəsinə inteqrasiya olunub və bu, onu təkcə sabit quraşdırma qurğusu kimi deyil, həm də trolley bloku yaratmaq üçün xüsusi hərəkət mexanizmi ilə istifadə etməyə imkan verir. Əsas dövrə bölməsi elektrik açarının miniatürləşdirilməsinə və texniki xidmət tələb olunmayan işləməyə nail olmaq üçün inteqral şəkildə möhürlənmiş dirəklərdən istifadə edə bilər. O, KYN28A-12 kimi keçid qurğuları ilə təchiz oluna bilər və sabit tipli qurğular da XGN seriyalı sabit tipli keçid qurğuları ilə təchiz oluna bilər.

Dizayn Xüsusiyyətləri

1. Kompakt modul struktur, standart keçid qurğusuna uyğunlaşdırıla bilən

Daxili VCB-nin ölçüləri ciddi şəkildə KYN28 kimi standart keçid qurğularının ölçülərinə uyğun olaraq hazırlanmışdır. O, modul çərçivə strukturunu qəbul edərək, quraşdırma üçün kabinetə birbaşa yerləşdirməyə imkan verir və daxili enerji paylama məkanından maksimum istifadə edir. Lugao-nun qapalı vakuum açarı vakuum kəsicisini, işləmə mexanizmini və idarəetmə blokunu birləşdirir. Ön panel rahat işləmək və operatorlar tərəfindən nəzarət etmək üçün açma və bağlama düymələri və status göstərici işıqları ilə təchiz edilmişdir.

2. Əsas Qoruma Reytinqi, Təmiz Daxili Mühitlər üçün Uyğundur

Quru, yağışsız və UV şüalarından təmizlənmiş qapalı mühitdə quraşdırıldığı üçün daxili VCB-nin qorunma dərəcəsi adətən IP20~IP40-dır, sərt hava şəraitinin öhdəsindən gəlməyə ehtiyac olmadan yalnız barmaqların və alətlərin təsadüfi təmasından və az miqdarda tozdan qorunma tələb edir.

3. Epoksi Qətran İzolyasiya Quruluşu, Şkafın İstismar Şərtlərinə Uyğundur

Daxili VCB-nin qövssöndürmə kamerası epoksi qatran qolları ilə əhatə olunub, fazadan fazaya və fazadan yerə izolyasiyanı təmin edir, keçid qurğusunun içərisində quru və təmiz mühit üçün uyğundur. Ölçüsü yığcamdır və etibarlı izolyasiya təmin edir.

4. Kommutasiya qurğuları vasitəsilə əldə edilən təhlükəsizlik izolyasiyası

Daxili VCB-nin özündə görünən ayırıcı açar yoxdur; təhlükəsizlik izolyasiya funksiyası şkafın hərtərəfli kilidlənməsi mühafizəsi olan ssenarilər üçün uyğun olan paylayıcı qurğunun torpaqlama açarı və ayırıcı açarı ilə əldə edilir.

Xarici Vakuum Açarları (ZW32 Seriyası)

Xarici VCB-lərin günəş və yağış, həddindən artıq temperatur fərqləri və toz çirklənməsi kimi şərtlərlə uzun müddət açıq havada işləməsi lazım olduğundan, onların dizaynı davamlılıq və qorunmanı vurğulayır. Lugao Electric-in xarici VCB-ləri kiçik ölçüləri, yüngül çəkisi, kondensasiya əleyhinə xüsusiyyətləri və texniki xidmət tələb olunmayan işləməsi ilə xarakterizə olunur:

Dizayn Xüsusiyyətləri

1. Yüksək Sızdırmazlıq Üç Fazalı Post-Tipli Tam Qapalı Quruluş

Xarici Vakuum Açarları IP65 və daha yüksək qoruma səviyyəsinə nail olmaqla tam möhürlənmiş dizaynı qəbul edir. Onlar tamamilə suya davamlı, toz keçirməyən və kondensasiyaya qarşıdır, yağış, qar və tozlu mühitlərdə uzun müddət dayanıqlı işləməyə imkan verir. Onlar həmçinin yüksək temperaturlara, ultrabənövşəyi radiasiyaya və qocalmağa davamlıdırlar, açıq hava dəyişikliklərindən təsirlənmirlər.

2. Böyük Sürünmə Məsafəsi Silikon Kauçuk İzolyasiya Kolları

Xarici Vakuum Açarları böyük sızma məsafəsi olan silikon kauçuk (və ya keramika) çətir-yubka tipli izolyasiya kollarından istifadə edir. Qapalı epoksi qatran kolları ilə müqayisədə, bu, rütubətli və çirklənmiş çöl mühitlərində alovlu boşalmanın qarşısını alan və UV yaşlanmasına qarşı üstün müqavimət göstərən daha uzun sürüşmə məsafəsi təmin edir.

3. Rahat və çevik əməliyyat təhlükəsizliyi təmin edir. Lugao-nun açıq havada vakuum açarları əllə, elektriklə və ya uzaqdan idarə oluna bilər. Onlar açıq-aydın görünən ayırmaları təmin edərək, əlavə ayırma açarlarına ehtiyac olmadan texniki xidmət zamanı etibarlı elektrik izolyasiyasını təmin edərək, onları qapalı keçid qurğusu olmayan xarici mühit üçün uyğun edir.

4. Xarici ssenarilərə uyğunlaşa bilən çevik quraşdırma variantları. Xarici VCB-lər müxtəlif quraşdırma üsullarını, o cümlədən dirəyə quraşdırılmış və döşəməyə quraşdırılmış qurğuları dəstəkləyir və xüsusi qapalı paylama otağına ehtiyacı aradan qaldırır. Bu, onları tez-tez əməliyyat tələb edən yerlər üçün xüsusilə uyğun edir.

Daxili və açıq havada vakuum açarları arasındakı əsas fərqlərin müqayisəsi cədvəli

Layihəniz üçün düzgün vakuum açarını necə seçmək olar?

VCB seçərkən üç əsas aspektə diqqət yetirin: quraşdırma mühiti, mühafizə tələbləri və texniki xidmət ssenariləri:

1. Quraşdırma mühitinə üstünlük verin. Avadanlıq qapalı yerdə quraşdırılıbsa, məsələn, qapalı keçid qurğusu və ya paylama otağı, daha aşağı xərclər və daha yaxşı uyğunluq təklif edən qapalı VCB kifayətdir. Bununla belə, açıq hava xətləri və ya dirəyə quraşdırılmış ssenarilər üçün açıq VCB seçilməlidir; əks halda, avadanlıq yağış, kondensasiya və çirklənmə nəticəsində tez zədələnəcək.

2. Ətraf mühitin şiddətini qiymətləndirin. Sahil əraziləri və kimyəvi sənaye parkları kimi çox çirklənmiş və aşındırıcı mühitlər üçün, hətta qapalı mühitlər yüksək mühafizə səviyyəli qapalı VCB-lərə üstünlük verməlidir. Ağır çirklənmiş açıq ərazilərdə böyük sürüşmə məsafəsi və çirklənməyə qarşı açıq hava VCB-ləri seçilməlidir.

3. Baxım ehtiyaclarını nəzərə alın. Uzaq xarici ssenarilər üçün, yerində texniki xidmət çətinliklərini azaltmaq üçün inteqrasiya edilmiş ayırma açarları və texniki xidmət tələb olunmayan dizaynları olan açıq hava VCB-lərinə üstünlük verin. Daxili ssenarilər üçün keçid qurğusunun konfiqurasiyasına əsasən uyğun daxili VCB modelini seçin.

20 ildən artıq istehsal təcrübəsi olan bir fabrik olaraq, Lugao Power layihənizin gərginlik səviyyəsinə, cari parametrlərə və quraşdırma mühitinə əsaslanaraq, sizə ən uyğun avadanlıqla uyğunlaşmanıza kömək edən fərdiləşdirilmiş VCB seçim həlləri təqdim edə bilər.

Tez-tez verilən suallar: Daxili və Xarici Vakuum Açar

1. Xərclərə qənaət etmək üçün qapalı VCB-dən açıq havada istifadə edə bilərəmmi?

Bu tövsiyə edilmir. Daxili vakuum açarlarında yağışa davamlı, ultrabənövşəyi şüalara davamlı və çirklənməyə davamlı izolyasiya kimi açıq havada istifadə üçün lazımi xüsusiyyətlər yoxdur. Bu təhlükəsizlik təhlükəsi yaradır və zəmanəti ləğv edir.

2.Eyni VCB modeli həm daxili, həm də açıq layihələr üçün işləyə bilərmi?

Onlar bir-birini əvəz edə bilməzlər. Eyni vakuum qırma texnologiyasından istifadə etmələrinə baxmayaraq, onların mexaniki və izolyasiya dizaynları xüsusi mühitlər üçün xüsusi olaraq hazırlanmışdır. Yanlış növün istifadəsi vaxtından əvvəl zədələnməyə və təhlükəsizlik təhlükələrinə səbəb ola bilər.

3.Xarici VCB-lər texniki xidmət tələb edirmi?

Lugao-nun açıq havada vakuum açarları tam qapalı konstruksiya ilə dizayn edilib və az texniki xidmət tələb edən və ya texniki xidmət tələb olunmayan işləməyə imkan verir. Bununla belə, izolyatorun vəziyyətini mütəmadi olaraq vizual yoxlamaq hələ də tövsiyə olunur.

4.Daxili və xarici VCB-lər üçün seçim məntiqi 10kV və 35kV üçün eynidirmi?

Məntiq tamamilə eynidır, ilk növbədə quraşdırma mühitini müəyyənləşdirin, seçim prinsipi gərginlik səviyyəsindən asılı olmayaraq dəyişməz olaraq qalır.

5.İki növ VCB arasında böyük qiymət fərqi varmı?

Eyni gərginlik və cərəyan spesifikasiyası üçün açıq VCB-lər qapalı olanlardan daha bahalıdır. Bunun səbəbi, açıq hava modelində yüksək hava şəraitinə davamlı izolyasiyadan, tam möhürlənmiş suya davamlı strukturdan və daha qalın qabıqdan istifadə edir və nəticədə daha yüksək istehsal və material xərcləri olur.
