Yüksək gərginlikli elektrik açarları sənaye avadanlıqlarını nasazlıqlardan necə qoruyur?

Sənaye enerji sistemlərində iri mühərriklər, transformatorlar, keçid qurğuları və kabellər kimi avadanlıq daima elektrik nasazlıqlarına – qısaqapanmalara, torpaq xətalarına və millisaniyələr ərzində fəlakətli ziyana səbəb ola biləcək həddindən artıq yüklənmələrə məruz qalır. AYüksək gərginlikli dövrə açarısəhv cərəyanların qiymətli sənaye aktivlərini məhv etməsinin qarşısını alan, nasaz hissələri təcrid edən əsas qoruyucu cihaz kimi xidmət edir. Qoruma mexanizmi aşkarlama, açma və qövs sönmə ardıcıllığı ilə işləyir. Bir nasazlıq baş verdikdə, qoruyucu relelər anormal cərəyanı və ya gərginliyi hiss edir və Yüksək Gərginlikli Devre Kesicisinə bir açma siqnalı göndərir. Daha sonra kəsici kontaktlarını açır və 30-50 millisaniyə ərzində söndürmə mühiti (adətən SF6 qaz, vakuum və ya yağ) tərəfindən sürətlə söndürülən bir qövs çəkir. Bu sürətli fasilə avadanlıqda istilik və mexaniki gərginliyi minimuma endirən buraxılış enerjisini (I²t) məhdudlaşdırır. Lugao Power Co., Ltd-dəki fabrikimiz. sənaye tətbiqləri üçün 10.000-dən çox Yüksək Gərginlikli Devre Kesici qurğuları istehsal etmişdir və biz sənədləşdirmişik ki, açarların düzgün seçilməsi və koordinasiyası avadanlıqların zədələnməsi xərclərini 70 faizə qədər azaldır.

Lakin qorunma yalnız nasazlıqları aradan qaldırmaq deyil, digər yüklərə təsir edən gərginlik enişlərinə səbəb olmadan və dağıdıcı keçid həddindən artıq gərginlikləri yaratmadan bunu etməkdir. Müasir Yüksək Gərginlikli Devre Keçiricilər, keçici həddindən artıq gərginlikləri azaltmaq üçün əvvəlcədən daxil edilmiş rezistorlar, bağlanma rezistorları və sinxron keçid texnologiyasını özündə birləşdirir. Onlar həmçinin hava xətti tətbiqləri üçün çox vuruşlu təkrar bağlama qabiliyyətinə malikdirlər, baxmayaraq ki, kabel şəbəkələri olan sənaye müəssisələri üçün daimi nasazlığın yenidən enerjiyə çevrilməməsi üçün adətən bir atışdan açılmaya üstünlük verilir. Bundan əlavə, selektiv açmaya nail olmaq üçün açarı yuxarı və aşağı axın mühafizə cihazları (qoruyucular, relelər və digər açarlar) ilə əlaqələndirməlidir, yəni zavodun qalan hissəsi işləməyə davam edərkən yalnız nasaz hissə təcrid olunur. Bu məqalə Yüksək Gərginlikli Devre Kesicilərinin ətraflı mühafizə prinsiplərini, texniki parametrlərini və tətbiq strategiyalarını araşdırır. Sahə nümunələrini də paylaşacağıqLugao Power Co., Ltd.Bu, açarlarımızın sənaye müştərilərini böyük istehsal itkilərindən və avadanlığın dəyişdirilməsi xərclərindən necə xilas etdiyini göstərir.

Mündəricat

• 1. Sənaye Avadanlığının Qorunması üçün Nəyə görə Sürətli Arızanın Kəsilməsi Kritikdir?
• 2. Relenin koordinasiyası və kəsicinin vaxtı avadanlığın zədələnməsini necə minimuma endirir?
• 3. Yüksək Gərginlikli Devre Kesici Seriyamızın Əsas Texniki Xüsusiyyətləri Hansılardır?
• 4. Arc Quenching Media sənaye aktivlərinin qorunmasında necə müqayisə olunur?
• Tez-tez verilən suallar (FAQ)
• Nəticə və Xüsusi Qoruma Həll Sorğusu

Sənaye Avadanlığının Qorunması üçün Niyə Sürətli Arızanın Kəsilməsi Kritikdir?

Yüksək gərginlikli dövrə açarının nasazlıq cərəyanını kəsmə sürəti onun sənaye avadanlığı üçün təmin etdiyi mühafizə səviyyəsi ilə düz mütənasibdir. Qısaqapanma zamanı nasazlıq cərəyanı avadanlığın nominal cərəyanının 20-50 qatına çata bilər. Məsələn, 13,8 kV-da 400 A nominal cərəyanı olan 10 MVA transformator 20 kA-lıq bir nasazlıq cərəyanı ilə qarşılaşa bilər. Fasiləsiz olaraq bu cərəyan nəhəng elektromaqnit qüvvələr və transformator sarımlarını əyərək, kabel izolyasiyasını əridə və motor vallarını sındıra bilən joule isitmə yaradır. Ümumi zərər enerji buraxılışının funksiyasıdır və bu, nasazlıq cərəyanının kvadratının təmizlənmə müddətinə (I²t) vurulması ilə mütənasibdir. Arızanı 100 millisaniyə əvəzinə 40 millisaniyədə aradan qaldıran Yüksək Gərginlikli Devre Açıcı I²t enerjisini təxminən 60 faiz azaldır və daimi avadanlığın zədələnməsi ehtimalını kəskin şəkildə azaldır.

Yüksək Gərginlikli Devre kesici dizaynlarımızda sürətli kəsilmənin əsas aspektləri:

• Ultra sürətli rele sensoru:Bizim açarlarımız 5-10 millisaniyə ərzində nasazlıqları aşkarlayan rəqəmsal qoruyucu relelərlə, o cümlədən ənənəvi həddindən artıq cərəyan relelərinin əldən buraxdığı yüksək empedanslı nasazlıqlarla birləşdirilir. Bu erkən aşkarlama nasazlıq cərəyanı zirvələrinə çatmazdan əvvəl açarı açmaq üçün daha çox vaxt verir.
• Əməliyyat mexanizminin sürəti:Yüksək gərginlikli dövrə açarımız kontaktları 28-35 millisaniyə ərzində aça bilən yay yüklü və ya hidravlik mexanizmdən istifadə edir. Əksər nasazlıq növləri üçün ümumi təmizləmə vaxtı (rele + açar) 50 millisaniyədən azdır.
• Qövs söndürmə səmərəliliyi:Qövs kontakt ayrıldıqdan sonra ilk cari sıfırda sönür. 50 Hz sistem üçün bu, kontaktın ayrılmasından 10 millisaniyə ərzində baş verir. SF6 puffer texnologiyamız qövsün cari sıfırdan 5 millisaniyə ərzində soyudulmasını və deionizasiyasını təmin edərək, yenidən vurmanın qarşısını alır.
• Çox fasiləli konfiqurasiya:Çox yüksək gərginlikli tətbiqlər üçün (245 kV-dan yuxarı) Yüksək Gərginlikli Devre Kesicimiz ardıcıl olaraq iki və ya dörd kəsicidən istifadə edir ki, bu da bərpa gərginliyini paylayır və hər kamerada dielektrikin daha sürətli bərpasına imkan verməklə ümumi kəsilmə vaxtını azaldır.

Arızalı cərəyanların istilik və mexaniki təsirləri yaxşı sənədləşdirilmişdir. 100 millisaniyədə davam edən nasazlıq mis keçiricilərin temperaturunu 200°C yüksəldə bilər, metalı yumşaldır və mexaniki gücünü azaldır. Transformatorlarda nasazlıq zamanı elektromaqnit qüvvələri normal işləmə qüvvəsindən 100 dəfə çox ola bilər ki, bu da nüvənin hərəkətinə və sarımın deformasiyasına səbəb olur. Fabrikimiz 200-dən çox sənaye nasazlığı ilə bağlı zərər hesabatlarını təhlil etdi və aşkar etdi ki, təmizlənmə müddəti 50 millisaniyədən aşağı olan açarlar işlərin 80 faizində təmir edilə bilən zədələrlə nəticələnir, 100 millisaniyədən yuxarı təmizlənmə müddəti olan açarlar isə 65 faiz hallarda ümumi avadanlıq itkisi ilə nəticələnir. Buna görə də biz etibarlılıqdan ödün vermədən mümkün olan ən sürətli kəsintiyə nail olmaq üçün hər bir Yüksək Gərginlikli Dövrə Keçirini hazırlayırıq. Əlavə olaraq, bizim açarımız nasazlıq zamanı operatorun açarı bağlı saxlamasına mane olan və qoruma funksiyasının ləğv oluna bilməyəcəyini təmin edən açmadan azad mexanizmə malikdir.

Mühərrikin qorunması üçün sürətli fasilə xüsusilə vacibdir. Böyük induksiya mühərrikləri (1000 at gücündən yuxarı) başlanğıc zamanı nominal cərəyanın 6-8 dəfə başlanğıc cərəyanları çəkir. Mühərrik işə salınarkən nasazlıq baş verərsə, birləşmiş başlanğıc və nasazlıq cərəyanı həddindən artıq ola bilər. Yüksək Gərginlikli Devre Kesicimiz öz rele parametrləri vasitəsilə başlanğıc cərəyanı və nasazlıq cərəyanını fərqləndirə bilər, lakin nasazlıq təsdiq edildikdən sonra o, mühərrikin istilik həddi keçməmiş dövrəni təmizləyir. Bir çox sənaye müəssisəsi sürətli işləyən açarlarımızı quraşdıraraq, 20.000-50.000 dollara başa gələ bilən mühərrikin geri çəkilməsinin qarşısını aldı. Xülasə, kəsilmə sürəti sənaye avadanlığının qorunmasında yeganə ən vacib amildir və Yüksək Gərginlikli Devre Kesicimiz öz sinfində mümkün olan ən sürətli təmizləmə vaxtlarını təmin etmək üçün hazırlanmışdır.

Relenin koordinasiyası və kəsicinin vaxtı avadanlığın zədələnməsini necə minimuma endirir?

Mühafizə sistemi düzgün əlaqələndirilmirsə, təkbaşına sürətli fasilə kifayət deyil. Sənaye enerji sistemlərində müxtəlif səviyyələrdə çoxlu qoruyucu qurğular var: qidalandırıcı açarlar, avtobus birləşdiriciləri, transformator açarları və motor idarəetmə mərkəzləri. Mühərrik qidalandırıcısında nasazlıq baş verərsə, qidalandırıcı Yüksək Gərginlikli Devre Kesicisi ilk növbədə sönməli, yalnız həmin mühərriki təcrid etməlidir. Əgər qidalandırıcı açar uğursuz olarsa və ya çox yavaş olarsa, yuxarı axın avtobusu açarı işə düşərək zavodun bütün hissəsini bağlayacaq. Bu, seçmə koordinasiya kimi tanınır və bizim Yüksək Gərginlikli Devre Kesicimiz zaman-cari qiymətləndirmə sxemi ilə problemsiz işləmək üçün nəzərdə tutulmuşdur. Lugao Power Co., Ltd-dəki fabrikimiz. hər bir əsas quraşdırma üçün koordinasiya tədqiqatlarını təmin edərək, açarın işləmə əyrisinin və işləmə vaxtının aşağı axın qoruyucularına və yuxarı axın açarlarına nisbətən düzgün təyin olunmasını təmin edir.

Yüksək gərginlikli dövrə açarımızda rele koordinasiyasının və vaxtı təyin etməyin kritik aspektləri:

• Tərs vaxt həddindən artıq cərəyandan qorunma:Röle, açarın zərərsiz həddindən artıq yüklənmələrdən keçməsinə imkan verir (məsələn, motorun işə salınması), lakin nasazlıq cərəyanı artdıqca daha sürətli açılır. 10 dəfə qiymətləndirilən nasazlıq cərəyanı üçün açar 0,5 saniyəyə təmizlənir, lakin 20 dəfə qiymətləndirilən bir nasazlıq üçün 0,12 saniyəyə təmizlənir.
• Ani qoruma elementi:Şiddətli nasazlıqlar üçün (əvvəlcədən təyin edilmiş həddən yuxarı, adətən nominal cərəyanın 15 qatı) rele yüksək gərginlikli dövrə açarını qəsdən gecikdirmədən işə salır və 50 millisaniyədən aşağı təmizlənmə müddətinə nail olur. Bu element başlanğıc zamanı narahatçılığa səbəb olmamaq üçün motor qidalandırıcıları üçün qeyri-aktiv edilib.
• Zonaların birləşməsi:Bizim açarlarımız kommunikasiyaya əsaslanan bloklama sxemini dəstəkləyir, burada aşağı axın açarı nasazlığın aradan qaldırılması zamanı yuxarı axın açarlarına bloklama siqnalı göndərir. Aşağı axın açarı nasazlığı təyin edilmiş vaxt ərzində aradan qaldırarsa, yuxarı axın açarı sönmür və enerjini sağlam yüklərə saxlayır.
• Yenidən bağlanma koordinasiyası:Hava xətləri olan sənaye müəssisələri (məsələn, mədən sahələri) üçün Yüksək Gərginlikli Devre Açıcımız avtomatik yenidən bağlanma üçün konfiqurasiya edilə bilər. Açar işə düşür, 0,3 saniyə gözləyir, sonra xətanın müvəqqəti olub-olmadığını yoxlamaq üçün yenidən bağlanır. Səhv davam edərsə, kilidlənir. Bu, avadanlığı təkrar gərginlikdən qoruyarkən, müvəqqəti nasazlıqlar üçün dayanma müddətini azaldır.

Yaxşı əlaqələndirilmiş mühafizə sxemi yalnız avadanlıqların zədələnməsini minimuma endirmir, həm də istehsalın dayanma müddətini azaldır. Bu yaxınlarda dəstəklədiyimiz sement zavodunda konveyer mühərrikinin qidalandırıcısındakı nasazlıq qidalandırıcı Yüksək Gərginlikli Devre Açıcı tərəfindən 0,12 saniyəyə aradan qaldırıldı, yuxarı axın avtobus açarı isə bağlı qaldı. Zavod 30 dəqiqə ərzində (motoru təmir etmək üçün) yalnız bir konveyeri itirdi, zavodun qalan hissəsi isə istehsalı davam etdirdi. Koordinasiya olmasaydı, avtobus açarı işə düşəcək və 120.000 dollar dəyərində 4 saatlıq zavodun dayanmasına səbəb olacaqdı. Fabrikimiz nasaz cərəyanları simulyasiya etmək və selektivliyi yoxlamaq üçün ETAP və ya SKM kimi proqram təminatından istifadə edərək, Yüksək Gərginlikli Devre kesici təchizatının bir hissəsi kimi ətraflı koordinasiya araşdırması təqdim edir.

Başqa bir vacib vaxt amili, müxtəlif iş şəraitində açarın açılış və bağlanma vaxtlarıdır. Bizim Yüksək Gərginlikli Devre Kesicimiz onun ümumi təmizlənmə vaxtının (relenin algılanması, mexanizmin işləməsi və qövs sönməsi daxil olmaqla) zəmanətli pəncərə daxilində qaldığını yoxlamaq üçün nominal gərginlikdə və nominal qısaqapanma cərəyanında sınaqdan keçirilir. Biz həmçinin generatorların və ya böyük transformatorların yaxınlığında sənaye nasazlıqlarında tez-tez rast gəlinən DC ofset ilə asimmetrik cərəyanları kəsmək qabiliyyətini sınayırıq. DC komponenti qövs müddətini artıraraq, cərəyanın sıfır keçidini gecikdirə bilər. Bizim açarımızın puffer dizaynı hətta uzadılmış qövs zamanı da adekvat qaz təzyiqini saxlayır və DC ofsetindən asılı olmayaraq nasazlığın aradan qaldırılmasını təmin edir. Bu möhkəmlik bizim Yüksək Gərginlikli Devre Açıcımızın polad dəyirmanlarında, kağız zavodlarında və digər ağır sənaye sahələrində etibar edilməsinin əsas səbəbidir.

Yüksək gərginlikli dövrə açarı seriyamızın əsas texniki xüsusiyyətləri hansılardır?

Lugao Power Co., Ltd. sənaye mühafizəsi üçün 12 kV-dan 245 kV-dək paylayıcı gərginlikləri əhatə edən üç əsas seriyalı Yüksək Gərginlikli Devre kesiciler istehsal edir. Hər bir seriya, müxtəlif sənaye tətbiqlərinə uyğunlaşmaq üçün xüsusi nasazlığı dayandırma imkanları, işləmə mexanizmləri və qövs söndürmə mediası ilə hazırlanmışdır. Aşağıdakı cədvəl polad, dağ-mədən və kimya zavodlarında ən çox qeyd olunan modellərimiz üçün ətraflı parametrləri təqdim edir. Bütün dəyərlər IEC 62271-100 və ANSI C37.06 standartlarına uyğun olaraq müstəqil sınaq laboratoriyaları tərəfindən sertifikatlaşdırılıb.

Bu əsas spesifikasiyalardan əlavə, zavodumuz sənaye tətbiqləri üçün geniş fərdiləşdirmə təklif edir. Məsələn, biz mühərriklə işləyən açarları motorun istilik zədələnməsi əyrilərinə uyğun gələn xüsusi sürüşmə əyriləri ilə təmin edə bilərik. Biz həmçinin yüksək gərginlikli dövrə açarını, ayırıcıları və yığcam şəkildə torpaqlama açarlarını özündə birləşdirən qapalı keçid qurğuları (GIS və ya AIS) təklif edirik. Mədənçıxarma və ya dəniz platformaları kimi sərt mühitlər üçün biz gücləndirilmiş korroziyadan qorunma, IP54 korpusları və kondensasiya əleyhinə qızdırıcılar ilə tropikləşdirilmiş versiyalar təqdim edirik. Bütün Yüksək Gərginlikli Devre Açıcı qurğularımıza zavodun SCADA sistemləri ilə inteqrasiya oluna bilən diaqnostik port daxildir, bu da kontaktın aşınmasına, qaz təzyiqinə (SF6 modelləri üçün) və iş mexanizminin vəziyyətinə uzaqdan nəzarət etməyə imkan verir.

Etibarlılıq ciddi tip testi ilə təsdiqlənir. 145 kV-luq Yüksək Gərginlikli Devre Açıcımız, qövs kamerasının dizaynının davamlılığını nümayiş etdirərək, heç bir kontakt dəyişdirilmədən nominal qısaqapanma cərəyanının kəsilməsini 20 dəfə tamamladı. 12 kV seriyalı vakuum kəsiciləri tam yükdə 15 000 əməliyyat üçün nəzərdə tutulub və biz onlara 20 il normal xidmət müddətinə zəmanət veririk. SF6 ətraf mühitə təsirindən narahat olan müştərilər üçün 36 kV seriyamız oxşar kəsmə performansına malik quru hava alternativi təklif edir. Lugao həmçinin təmin etdiyimiz hər bir Yüksək Gərginlikli Devre Aparıcı üçün hərtərəfli mühafizə koordinasiya araşdırması təqdim edir və açar parametrlərinin zavodunuzun mühafizə fəlsəfəsinə uyğun olmasını təmin edir. Biz bütün modellər üçün ehtiyat hissələrinin qlobal ehtiyatını saxlayırıq, əksər hissələri 48 saat ərzində çatdırıla bilər və gözlənilməz nasazlıq zamanı dayanma müddətini minimuma endirmiş oluruq.

Arc Quenching Media sənaye aktivlərini qorumaqda necə müqayisə edir?

Qövs söndürmə mühitinin seçimi - vakuum, SF6 və ya yağ - Yüksək Gərginlikli Devre Kesicinin sənaye avadanlığını nə qədər effektiv qoruduğuna əhəmiyyətli dərəcədə təsir göstərir. Hər bir mühit kəsilmə sürətinə, texniki xidmət tələblərinə və ətraf mühitə uyğunlaşma qabiliyyətinə təsir edən fərqli xüsusiyyətlərə malikdir. Lugao Power Co., Ltd. hər üç media ilə kəsicilər istehsal edir, lakin biz gərginlik səviyyəsinə, nasazlıq dərəcəsinə və zavodun yerləşdiyi yerə görə müxtəlif növləri tövsiyə edirik. Vakuum kəsiciləri 12 kV-dan 40,5 kV-a qədər tətbiqlər üçün üstünlük təşkil edir, çünki onların aşağı texniki xidməti və mühərrikin başlanğıc cərəyanlarının əla kəsilməsi. SF6 yüksək dielektrik gücü və böyük nasazlıq cərəyanlarını kəsmək qabiliyyətinə görə 72,5 kV və daha yuxarı üçün üstünlük təşkil edir. Yanğın riski və texniki xidmətin intensivliyi səbəbindən yağ açarları artıq yeni qurğular üçün köhnəlmişdir, lakin biz hələ də mövcud neft zavodları üçün yenidən təchizat dəstləri təqdim edirik.

Yüksək gərginlikli dövrə kəsici təkliflərimizdə qövs söndürmə vasitələrinin ətraflı müqayisəsi:

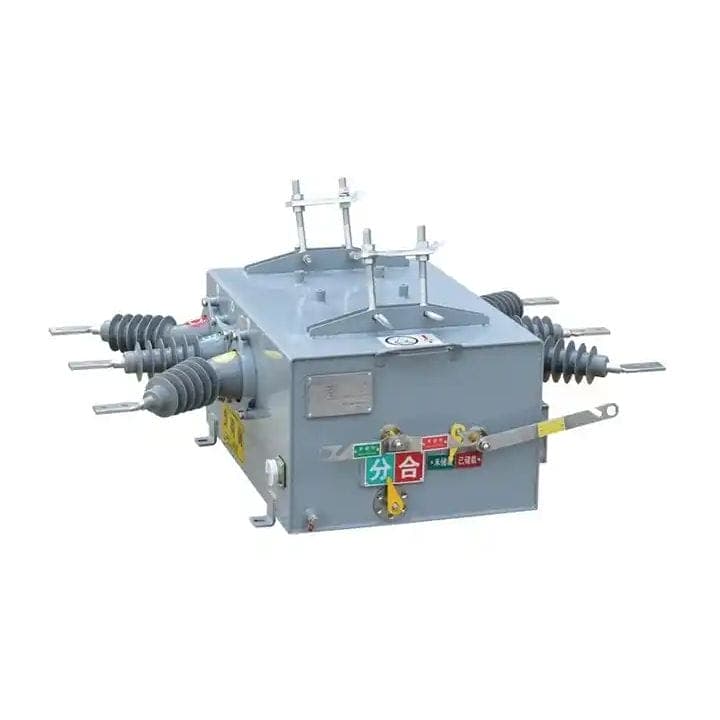

• Vakuum açarları (12 kV-dan 40,5 kV-dək):Qövs möhürlənmiş keramika zərfində metal buxar plazmasında yanır. Cari sıfırda metal buxarı kontaktlarda və qalxanlarda kondensasiya olunur və dielektrik gücünü 10 mikrosaniyədən az müddətdə bərpa edir. Bu, vakuum açarlarını son dərəcə sürətli (ümumi təmizləmə müddəti 45 ms-dən az) və tez-tez əməliyyatlar üçün yüksək etibarlı edir. Onlar qazla işləmə tələb etmir və minimal texniki xidmət göstərirlər - yalnız hər 5000 əməliyyatdan bir kontakt aşınmasına nəzarət. Fabrikimiz qapalı keçid qurğuları, motor idarəetmə mərkəzləri və kondansatör bankları üçün vakuumlu Yüksək Gərginlikli Devre Kesicisini tövsiyə edir.
• SF6 açarları (36 kV - 800 kV):Qövs sərbəst elektronları tutan və qövs yolunu deionlaşdıran sıxılmış SF6 qaz axını ilə soyudulur. SF6 açarları vakuum açarlarından daha yüksək nasazlıq cərəyanlarını (80 kA-a qədər) kəsə bilər və ətraf mühitin temperaturuna daha az həssasdırlar. Bununla belə, onlar mütəmadi olaraq qaz təzyiqinin yoxlanılmasını və rütubətin təhlilini tələb edirlər. Bizim SF6 Yüksək Gərginlikli Devre Kesicimizə uzaqdan siqnalizasiya ilə sıxlıq monitoru daxildir və biz texniki xidmət üçün qaz idarə edən arabalar təqdim edirik. Xarici yarımstansiyalar və yüksək nasazlıq səviyyələri (40 kA-dan yuxarı) olan böyük sənaye müəssisələri üçün SF6 üstünlük verilən seçimdir.
• Yağ açarları (245 kV-a qədər köhnəlmiş):Qövs nefti parçalayır, qövsü soyudan və söndürən hidrogen qazı yaradır. Yağ qıranları həcmlidir, müntəzəm yağ filtrasiyası tələb edir və yanğın təhlükəsi yaradır. Biz yeni yağ açarları istehsal etmirik, lakin biz yağ açarlarını SF6 və ya vakuumlu Yüksək Gərginlikli Devre açarları ilə əvəz etmək üçün texniki xidmət xərclərini 60 faiz azaltmaq və təhlükəsizliyi artırmaq üçün təkmilləşdirilmə xidmətini təklif edirik.

Praktiki fərqi göstərmək üçün, 33 kV-lik avtobusa və 40 kA nasazlıq səviyyəsinə malik bir polad dəyirmanı nəzərdən keçirək. 36 kV-lik vakuum yüksək gərginlikli dövrə açarı mürəkkəbliyi artıraraq ardıcıl olaraq çoxlu kəsicilərdən istifadə etməli olacaq. Bizim SF6 36 kV-luq açarımız tək kəsici ilə 48 ms ümumi təmizləmə vaxtı ilə 40 kA-nı etibarlı şəkildə təmizləyir. SF6 açarı çox şüşəli vakuum məhlulu (5000 əməliyyat) ilə müqayisədə daha yüksək mexaniki dayanıqlığa (10 000 əməliyyat) malikdir. Digər tərəfdən, 13,8 kV paylayıcı sistemi və çoxlu motor qidalandırıcıları olan sement zavodu üçün vakuumlu Yüksək Gərginlikli Devre Açıcımız motorun nasazlıqlarına qarşı əla qoruma təmin edir və qazla işləməyi tələb etmir, bu da zavodun elektrikçiləri üçün texniki xidməti asanlaşdırır.

Fabrikimiz qüsurların öyrənilməsinə və zavodun planına əsasən pulsuz orta seçim məsləhəti təklif edir. Biz həmçinin yüksək gərginlikli dövrə açarının hər bir növü üçün xüsusi texniki xidmət prosedurları üzrə təlimlər veririk. Mövcud zavodlar üçün biz neft və ya köhnə vakuum texnologiyasından müasir SF6 və ya vakuum dizaynlarımıza təkmilləşdirmənin mühafizəni yaxşılaşdırıb dayanma müddətini azaldacağını müəyyən etmək üçün risk qiymətləndirməsi həyata keçirə bilərik. Lugao Power Co., Ltd. 300-dən çox sənaye yarımstansiyasını uğurla yenidən təchiz edib və müştərilərimiz yüksək gərginlikli dövrə açarımızı təkmilləşdirdikdən sonra davamlı olaraq təkmilləşdirilmiş mühafizə etibarlılığı və aşağı texniki xidmət xərcləri barədə məlumat verirlər.

Tez-tez verilən suallar (FAQ)

Sual 1: Yüksək gərginlikli dövrə açarı sənaye avadanlıqlarını qısa qapanma nasazlığından nə qədər tez qoruya bilər?

Cavab: Ümumi qorunma vaxtı relenin qəbulu vaxtının, kəsici mexanizmin vaxtının və qövsün kəsilməsi vaxtının cəmidir. Rəqəmsal röle ilə birləşdirilmiş Yüksək Gərginlikli Devre Kesicimiz nasazlığın başlanğıcından son kəsilməyə qədər 45-55 millisaniyə ərzində nasazlığı aradan qaldıra bilər. Bu, keçid enerjisini (I²t) transformatorlarda sarım deformasiyasının və mühərriklərdə rotor çubuğunun zədələnməsinin qarşısını alan səviyyələrlə məhdudlaşdırmaq üçün kifayət qədər sürətlidir. Məsələn, nasazlıq cərəyanı 25 kA olan 13,8 kV-luq mühərrik, 250 ms-də təmizləndikdə 140 MJ ilə müqayisədə, 50 ms-də təmizlənərsə, yalnız 28 MJ enerji əldə edə bilər. Bu fərq təmir edilə bilən zədə ilə avadanlığın ümumi dəyişdirilməsi arasındakı xəttdir.

Sual 2: Yüksək Gərginlikli Devre kesicinin avadanlığı lazımi şəkildə qoruya bilmədiyini göstərən əlamətlər hansılardır?

Cavab: Ümumi əlamətlərə aşağıdakılar daxildir: tez-tez narahatlıq yaradan açma (yanlış rele parametrlərini və ya köhnəlmiş kontaktları göstərir); açarın qapağında görünən karbon çöküntüləri (hava və ya yağ açarları üçün); SF6 qaz təzyiqi siqnalizasiya təyin edilmiş nöqtədən aşağıdır (SF6 açarları üçün); və əməliyyat zamanı həddindən artıq vibrasiya və ya səs-küy. Ən əsası, açarın işləməsinə baxmayaraq, avadanlıqda nasazlıqlar (yanmış kabellər, yanmış transformator qoruyucuları və ya zədələnmiş motor sarğıları) ilə qarşılaşsanız, mühafizə koordinasiyası qeyri-adekvat ola bilər. Fabrikimiz mühafizə auditi xidmətini təklif edir: biz boşluqları müəyyən etmək üçün rele parametrlərinizi, kəsici vaxtınızı və nasazlıq səviyyələrini nəzərdən keçiririk. Biz yüksək gərginlikli dövrə açarınızın nasazlıq zamanı nəzərdə tutulduğu kimi işləməsini təmin etmək üçün vaxt testləri, kontakt müqavimətinin ölçülməsi və dielektrik testləri daxil olmaqla illik sınaqdan keçirilməsini tövsiyə edirik.

Sual 3: Yüksək gərginlikli dövrə açarı həm həddindən artıq yüklənmədən, həm də qısa qapanmadan qoruya bilərmi?

Cavab: Bəli, ikili mühafizə elementləri vasitəsilə. Tərs vaxt həddindən artıq cərəyan elementi davamlı həddindən artıq yüklənmələrdən (məsələn, nominal cərəyanın 110 faizində işləyən mühərrik) qoruyur, zərərsiz həddindən artıq yüklənmələrə imkan vermək üçün vaxt gecikməsindən sonra işə düşür. Ani element qısa qapanmadan qoruyur, gecikmədən açar. Yüksək gərginlikli dövrə açarımız hər iki elementi müstəqil olaraq təyin etməyə imkan verən açma bloku ilə təchiz edilmişdir. Mühərrik qidalandırıcıları üçün tərs vaxt əyrisi mühərrikin istilik həddi ilə əlaqələndirilir və narahatçılığa səbəb olmamaq üçün ani element başlanğıc cərəyanının üstündə qurulur. Transformator qidalandırıcıları üçün tərs vaxt əyrisi transformatorun həddindən artıq həyəcanlanma və istilik zədələnməsi əyriləri ilə əlaqələndirilir.

Sual 4: Yüksək gərginlikli elektrik açarının işləmə mexanizmi onun qoruyucu işinə necə təsir edir?

Cavab: Əməliyyat mexanizmi kontaktın açılmasının sürətini və etibarlılığını müəyyən edir. Yayla işləyən mexanizmimiz (36 kV-a qədər) kontaktları 28 ms-də aça bilər, hidravlik mexanizmimiz isə (145 kV və yuxarı üçün) 32 ms-də açılır. Daha sürətli açılış qövsləmə vaxtını və ümumi təmizləmə vaxtını azaldır. Daha da əhəmiyyətlisi, mexanizm köməkçi enerji təchizatı uğursuz olsa belə, açıla bilməlidir. Yay mexanizmimiz enerjini mexaniki olaraq saxlayır, buna görə də xarici güc olmadan işləyə bilər. Hidravlik mexanizm enerjini də saxlayan akkumulyatordan istifadə edir. Mexanizmin doldurulması və açılma vaxtını hər il sınaqdan keçirməyi tövsiyə edirik, çünki köhnəlmə açarın işləmə müddəti ərzində açılma müddətini artıra bilər. Lugao Power Co., Ltd. açılış vaxtını zavod parametrlərinə qaytaran mexanizmin təmiri xidməti təqdim edir.

Sual 5: Lugao Power Co.,Ltd hansı dəstəyi göstərir. Yüksək gərginlikli dövrə açarımızın sənaye avadanlıqlarımızı düzgün şəkildə qorumasını təmin etməyi təklif edirsiniz?

Cavab: Biz tam dəstək veririk: sistem məlumatlarınızdan istifadə edərək pulsuz mühafizə koordinasiya tədqiqatı; yerində quraşdırma nəzarəti və istismara verilməsi; relenin qurulması, vaxt testləri və SF6-nın idarə edilməsi (əgər varsa) üzrə texniki xidmət personalınız üçün təlim; və 24 saat işləyən texniki qaynar xətt. Biz həmçinin vəziyyətin monitorinqi xidmətini təklif edirik, burada biz kəsicinizin diaqnostik məlumatlarına uzaqdan daxil oluruq (əlavə kommunikasiya modulu vasitəsilə) və sizə kontaktın aşınması, iş vaxtı tendensiyası və qaz təzyiqi haqqında dövri hesabatlar göndəririk. Bir nasazlıq halında, qorumanın düzgün işlədiyini və ya düzəlişlərə ehtiyac olub olmadığını müəyyən etmək üçün açarın hadisə jurnalını təhlil edə bilərik. Fabrikimiz bütün Yüksək Gərginlikli Devre kesici modellərimiz üçün hərtərəfli ehtiyat hissələri inventarını saxlayır və istənilən əvəzedici hissənin qlobal miqyasda 48 saat ərzində göndərilməsini təmin edir. Lugao Power Co.,Ltd. ilə siz sadəcə bir kəsici deyil, həm də tam mühafizə tərəfdaşlığı əldə edirsiniz.

Nəticə: Sənaye Aktivlərinizi Lugao Güclü Yüksək Gərginlikli Elektrik Açarları ilə qoruyun

Sənaye avadanlığı böyük kapital qoyuluşudur və onu elektrik xətalarından qorumaq əməliyyatın davamlılığı və gəlirliliyi üçün vacibdir. Yüksək Gərginlikli Devre Kesiciləri, nasazlığın sürətli aşkarlanması, sürətli mexanizmin işləməsi və qövsün effektiv söndürülməsi vasitəsilə qısaqapanmaların və həddindən artıq yüklənmələrin dağıdıcı enerjisini məhdudlaşdırır. Təfərrüatlandırdığımız kimi, kəsilmə sürəti, rele koordinasiyası və qövs söndürmə mühitinin seçimi avadanlıqların zədələnməsini minimuma endirməkdə mühüm rol oynayır. Lugao Power Co., Ltd-dəki fabrikimiz. hər biri xüsusi sənaye tətbiqiniz üçün ən yüksək səviyyəli mühafizəni təmin etmək üçün nəzərdə tutulmuş motor qidalandırıcıları üçün 12 kV-luq vakuum növlərindən əsas yarımstansiyalar üçün 145 kV-luq SF6 bloklarına qədər yüksək gərginlikli dövrə açarlarının hərtərəfli çeşidini hazırlayıb.

Avadanlıqların zəifliyini şansa buraxmayın.Lugao Power Co.,Ltd ilə əlaqə saxlayın. bu günpulsuz müdafiə qiymətləndirilməsi üçün. Bir xətt diaqramınızı, nasazlıq cərəyanı səviyyələrini və avadanlıq növlərini təqdim edin və mühafizə mühəndislərimiz tövsiyə olunan açar modelləri, rele parametrləri və koordinasiya sxemləri ilə fərdiləşdirilmiş hesabat təqdim edəcək. Bütün Yüksək Gərginlikli Circuit Breaker məhsullarımız 3 illik zəmanət, yerində təlim və 24/7 texniki dəstək komandası ilə gəlir.İndi Lugao Power Co.,Ltd-dən pulsuz mühafizə auditinizi tələb edin. və sənaye aktivlərinizin mövcud olan ən yaxşı Yüksək Gərginlikli Circuit Breaker texnologiyası ilə təmin olunmasını təmin edin. Qorunmağa sərmayə qoyun, rahatlığa sərmayə qoyun.
