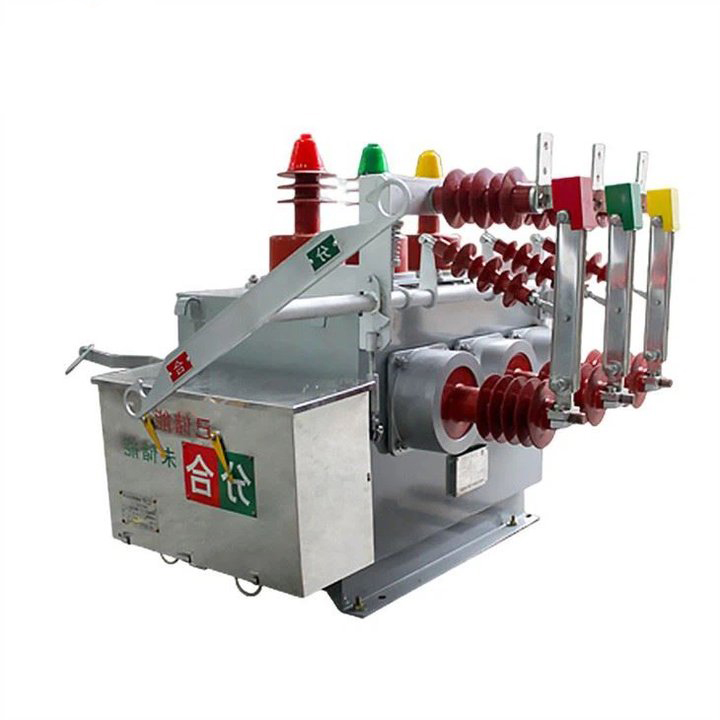

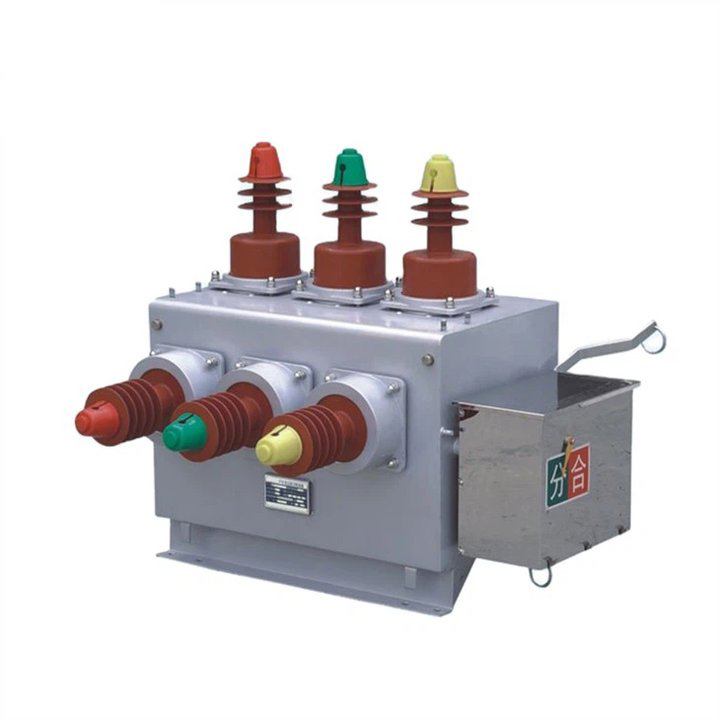

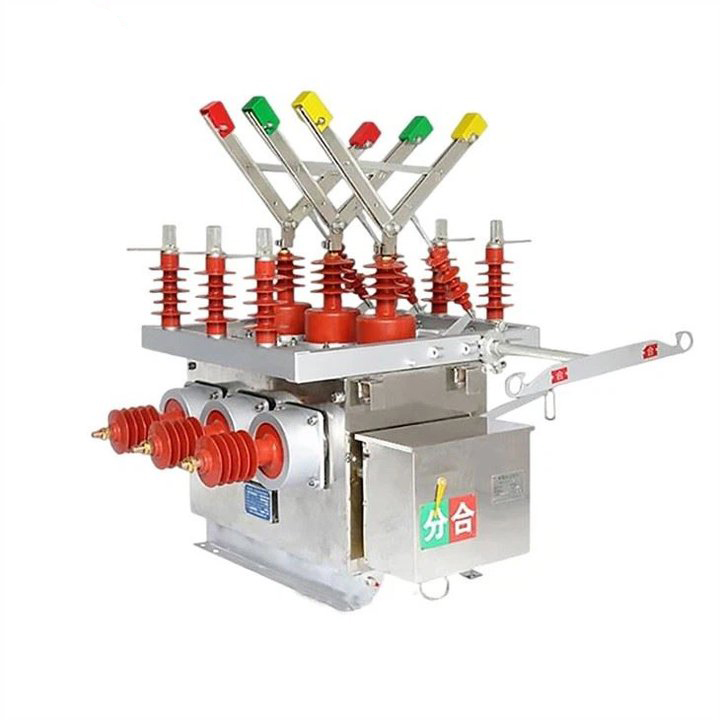

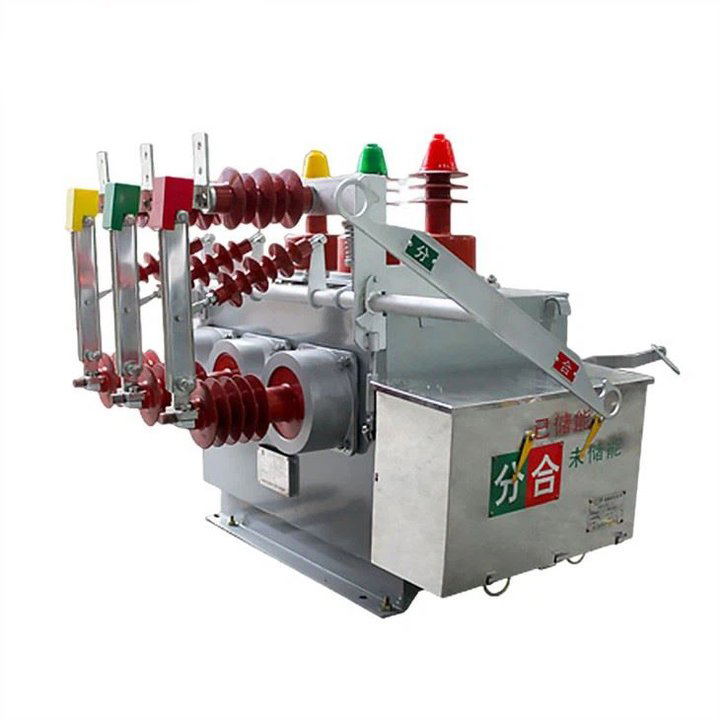

11KV VK tipli yüksək gərginlikli vakuum açarı

LiuGao qürurla açıq havada vakuum açarları istehsalçısı kimi liderlik edir. Xarici enerji paylayıcı avadanlığının təməl daşı olan 11KV VK Tipli Yüksək Gərginlikli Vakuum Açar, 12kV nominal gərginlik və 50Hz tezliyində işləyən üç fazalı AC üçün nəzərdə tutulmuşdur. Əsasən kənd elektrik şəbəkələri, şəhər elektrik şəbəkələri, dəmir yolları, mədənlər, limanlar və digər enerji paylama sistemləri kimi müxtəlif parametrlərdə yerləşdirilən bu elektrik açarı açıq hava xətlərində mühüm rol oynayır. Yük cərəyanlarını qırmaq və bağlamaq, həddindən artıq yük cərəyanlarına cavab vermək və enerji sistemində qısaqapanma cərəyanlarını idarə etmək üçün dəqiqliklə hazırlanmış ZW10-12F elektrik açarı elektrik şəbəkəsinin dəyişdirilməsi və qorunması üçün mühüm komponent kimi xidmət edir. Onun möhkəm dizaynı və açıq havada uyğunluğu onu müxtəlif tətbiqlər üçün yaxşı uyğunlaşdırır və müxtəlif ekoloji şəraitdə etibarlı performansı təmin edir. Xarici vakuum açarlarının göstəricilərini yenidən müəyyən edən qabaqcıl yeniliklər üçün LiuGao-nu seçin.

Sorğu göndərin

Məhsul təsviri

Liugao 11KV VK Tipli Yüksək Gərginlikli Vakuum Açar tədarükçüsüdür.ZW10-12 Xarici HV Vakuum Açar (ZW10-12, ZW10-12F, ZW10-12G) 12kV nominal gərginlik üçün nəzərdə tutulmuş açıq enerji paylayıcı avadanlıqdır. faza AC 50Hz. O, kənd elektrik şəbəkələrində, şəhər elektrik şəbəkələrində, dəmir yollarında, mədənlərdə, limanlarda və digər enerji paylama sistemlərində tətbiqləri tapır. Xüsusi olaraq açıq hava xətləri üçün nəzərdə tutulmuşdur, o, elektrik şəbəkəsinin qorunmasını və dəyişdirilməsini təmin edərkən, enerji sistemindəki yük cərəyanlarının, həddindən artıq yük cərəyanlarının və qısaqapanma cərəyanlarının kəsilməsi və bağlanması kimi vəzifələri effektiv şəkildə yerinə yetirir.

Bizim ZW10-12 Xarici HV Vakuum Açar (ZW10-12, ZW10-12F, ZW10-12G) qutunun içərisində optimal izolyasiyanı təmin edərək, daxili xüsusi anti-kondensasiya tədbirləri tətbiq edir. Ötürmə metodu, mexaniki nasazlıqlar nəticəsində yaranan elektrik kəsicilərinin performans problemlərinin qarşısını almaq üçün asan quraşdırma və etibarlı əməliyyat təklif edən patentləşdirilmiş texnologiyanı özündə birləşdirir. Bu kəsici neft və ya qaza ehtiyac olmadan işləyir, nəticədə yığcam və yüngül dizayn əldə edilir. KT mühafizəsi ilə o, çirklənməni minimuma endirərək və texniki xidmət ehtiyacını aradan qaldıraraq, böyük şunt cərəyanlarını qəbul edir. İdarəetmə rejimi istismar və texniki xidmətdə çox yönlülük təmin edən elektrik və ya əllə ola bilər.

Xülasə, ZW10-12 Outdoor HV Vakuum Circuit Breaker möhkəm dizaynı, səmərəli performansı və müxtəlif açıq hava enerji paylama ssenarilərinə uyğunlaşması ilə seçilir.

11KV VK tipli yüksək gərginlikli vakuum açarı

Quraşdırma üsulu: yandan quraşdırılmış, orta quraşdırılmış

Ətraf mühitin temperaturu: yuxarı həddi +40C, aşağı həddi -30C; ;

Hündürlük: ≤2000m (hündürlüyü artırmaq lazımdırsa, nominal izolyasiya səviyyəsi müvafiq olaraq artırılmalıdır);

Küləyin təzyiqi: 700Pa-dan çox deyil (küləyin sürəti 34m/s-ə bərabər);

Amplituda: zəlzələnin intensivliyi 8 dərəcə;

Çirklənmə səviyyəsi: I sinif;

Maksimum gündəlik temperatur fərqi: 25C-dən çox deyil.

11KV VK Tipi Yüksək Gərginlikli Vakuum Açarının Spesifikasiyası

Model		ZW10-12, ZW10-12F, ZW10-12G

Nömrə	Parametr		Vahid	Dəyər
1	Nominal gərginlik		kV	12
2	Nominal cərəyan		A	630
3	Nominal tezlik		Hz	50
4	Güc tezliyi gərginliyə davamlıdır		kV	42/48
5	İldırım impuls gərginliyi (pik dəyər)		kV	75/85
6	Nominal qısaqapanma cərəyanı		kA	16	20	25
7	Nominal qısaqapanma cərəyanı (pik dəyər)		kA	40	50	50
8	Qiymətləndirilmiş qısamüddətli cərəyan		kA	16	20	25
9	Nominal pik cərəyana tab gətirir		kA	40	50	50
10	Nominal qısaqapanma müddəti		S	4
İl	Nominal əməliyyat ardıcıllığı			Xallar-0.3s-Kombine xallar- 180s-Kombine xallar
12	Nominal qısaqapanma cərəyanının kəsilmə vaxtları		İkinci dərəcəli	30
13	Mexanik həyat		İkinci dərəcəli	10000
14	Hərəkətli əlaqə yığılmış aşınma qalınlığına imkan verir		mm	3
15	CT tipli yay işləmə mexanizmi ilə nominal iş gərginliyi	bağlama bobini	V	DC və ya AC 220V
		Açılış bobini
16	Həddindən artıq cərəyan açma bobininin nominal iş cərəyanı		A	5
17	çəki		Kiloqram	150
