Orta Gərginlikli SF6 Tam İzolyasiyalı Möhürlənmiş Elektrik Halqası Əsas Blok Kompakt Kommutator

Bu Orta Gərginlikli SF6 Tam İzolyasiya edilmiş Möhürlənmiş Elektrik Halqası Əsas Blok Kompakt Kommutator Lugao-nun qabaqcıl məhsuludur. Tam möhürlənmiş, texniki xidmət tələb olunmayan dizaynı ilə o, bütün dünyada 12kV, 24kV və 36kV elektrik şəbəkələri üçün enerji paylanmasını təmin edə bilər. Bu üzük əsas vahidi həmçinin CE, ISO və IEC kimi beynəlxalq sertifikatlara uyğundur. Peşəkar elektrik paylayıcı təchizatçısı kimi Lugao-nun SF6 izolyasiyalı keçid qurğusu bütün yüksək gərginlikli komponentləri xarici mühitdən tamamilə təcrid edir. Onun metal qapalı strukturu yeraltı yarımstansiyalardan tutmuş sahil obyektlərinə qədər ən tələbkar şərtlərdə təhlükəsiz istismarı təmin edir.

Əsas texniki parametrlər

Tipik sxem diaqramı:

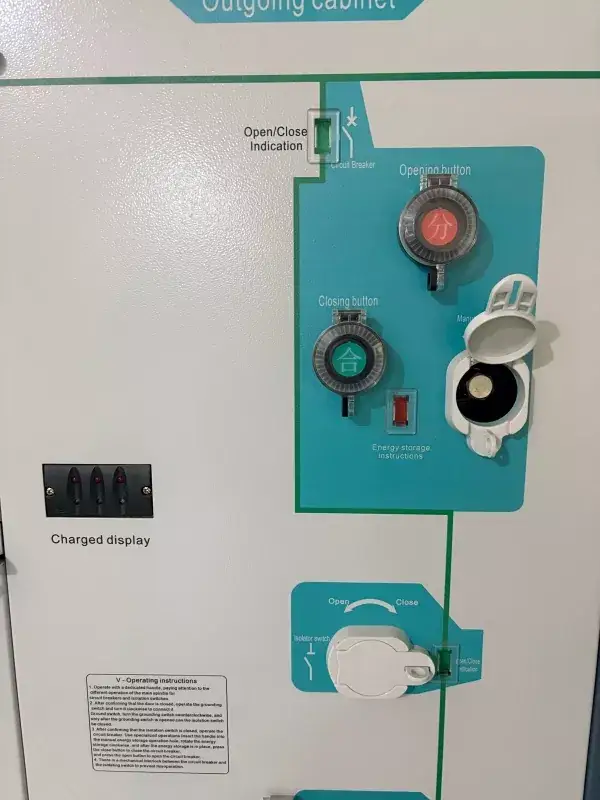

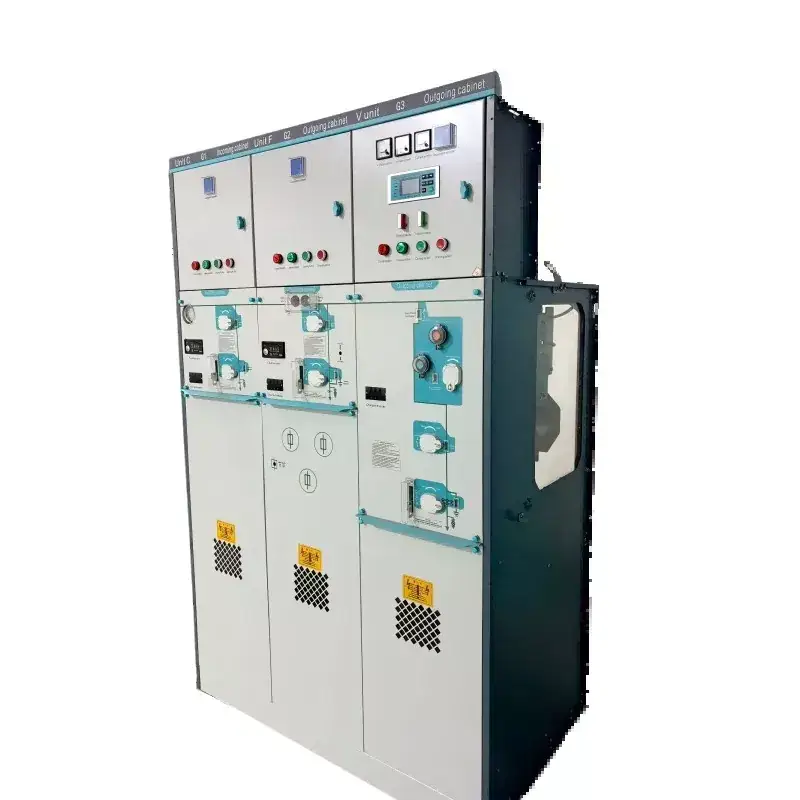

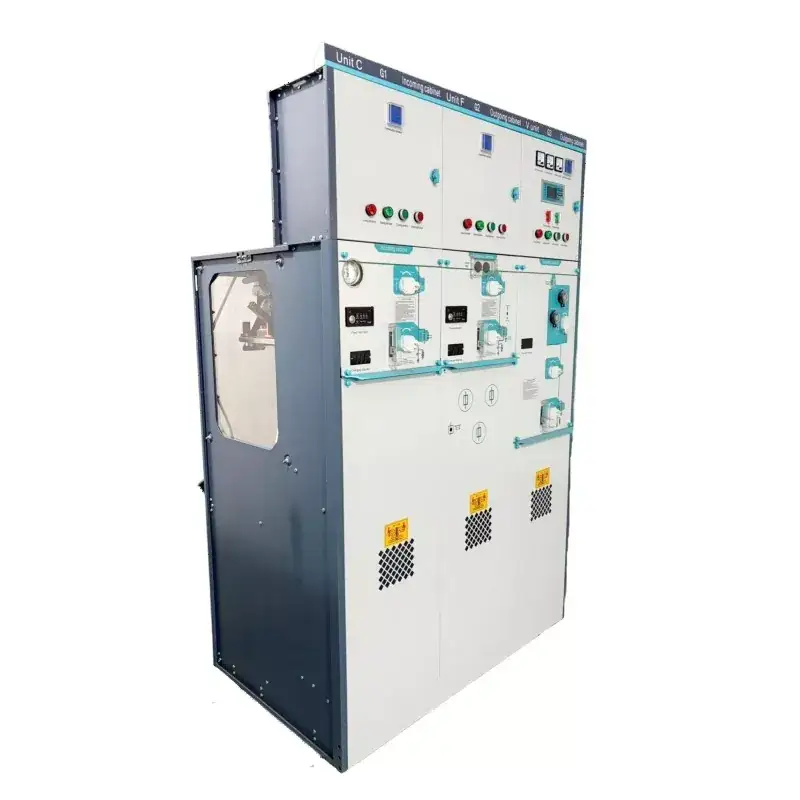

Məhsul təfərrüatları:

Bu üzük əsas vahidini unikal edən nədir?

1. Həqiqi Tam İzolyasiya Dizaynı

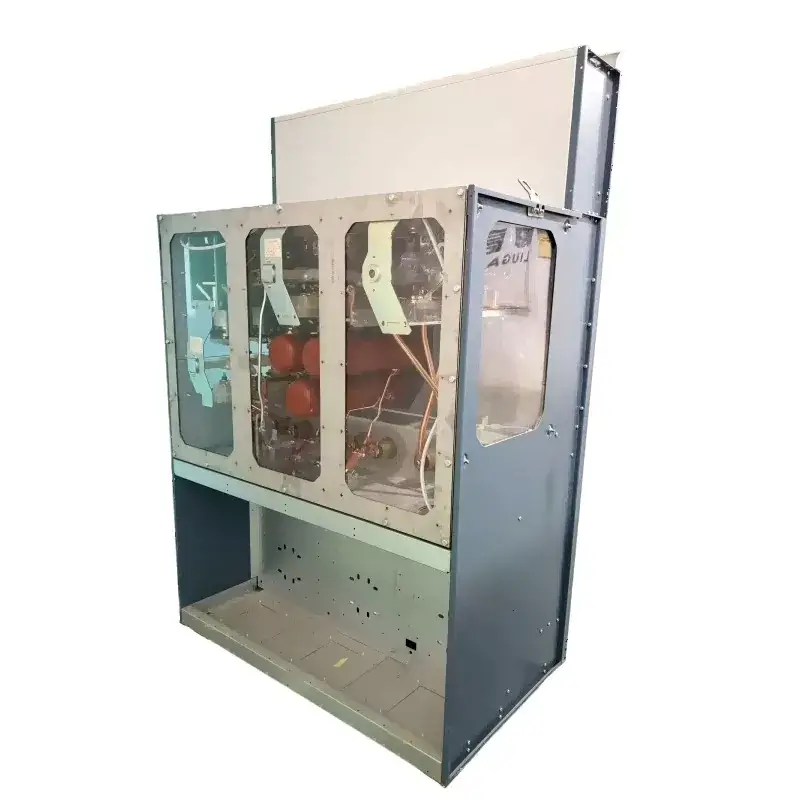

Ənənəvi hava izolyasiyalı keçid qurğusundan fərqli olaraq, Lugao-nun Orta Gərginlikli SF6 Tam İzolyasiyalı Möhürlənmiş Elektrik Halqası Əsas Blokunun Yığcam Ötürücü qurğuları tam möhürlənmiş paslanmayan poladdan hazırlanmış çəndə lazer qaynaq texnologiyasından istifadə etməklə istehsal olunur. Bütün canlı komponentlər, o cümlədən yük açarları, vakuum açarları, torpaqlama açarları və əsas şinlər SF6 qazı ilə tamamilə möhürlənmişdir. Bu qaz izolyasiyalı keçid qurğusu yüksək qorunma dərəcəsinə malikdir, nəmlik və kondensasiya, toz və havadan gələn çirkləndiricilər kimi sərt mühitlərə tam davamlıdır.

2. Kompakt Dizayn, Kiçik və Nəfis Ölçü: Bu yığcam keçid qurğusu döşəmə sahəsini əhəmiyyətli dərəcədə azaldır. Onun modul dizaynı kiçik yer tutmaqla müxtəlif konfiqurasiya seçimlərinə imkan verir və onu yeraltı elektrik paylayıcı şəbəkələr, yığcam yarımstansiyalar və məkan məhdud sənaye obyektləri üçün uyğun edir.

3. Baxımsız Əməliyyat: Bu tam möhürlənmiş keçid qurğusu yüksək gərginlikli komponentlərə müntəzəm texniki qulluq ehtiyacını aradan qaldırır. Buna görə də, bu SF6 izolyasiyalı keçid qurğusu 30 illik dizayn müddəti ərzində qazın doldurulmasına ehtiyac duymur.

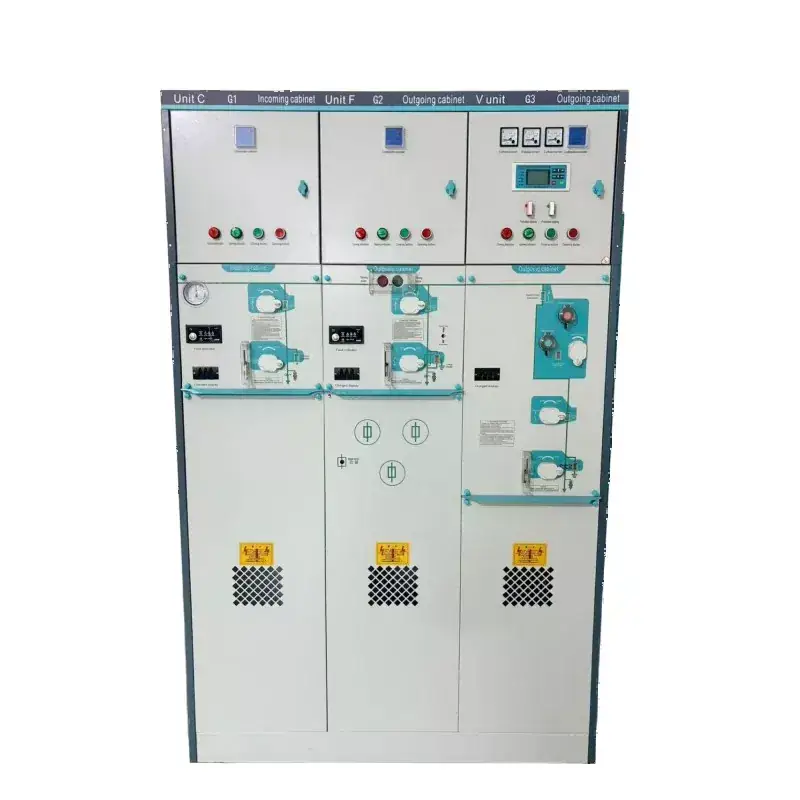

Mövcud Konfiqurasiyalar

Bu Orta Gərginlikli SF6 Tam İzolyasiya edilmiş Möhürlənmiş Elektrik Halqası Əsas Blok Kompakt Kommutator, müxtəlif tətbiq tələblərinə cavab vermək üçün bir sıra funksional modulları özündə cəmləşdirir və xüsusi müştəri ehtiyaclarına əsaslanan çevik konfiqurasiyaya imkan verir:

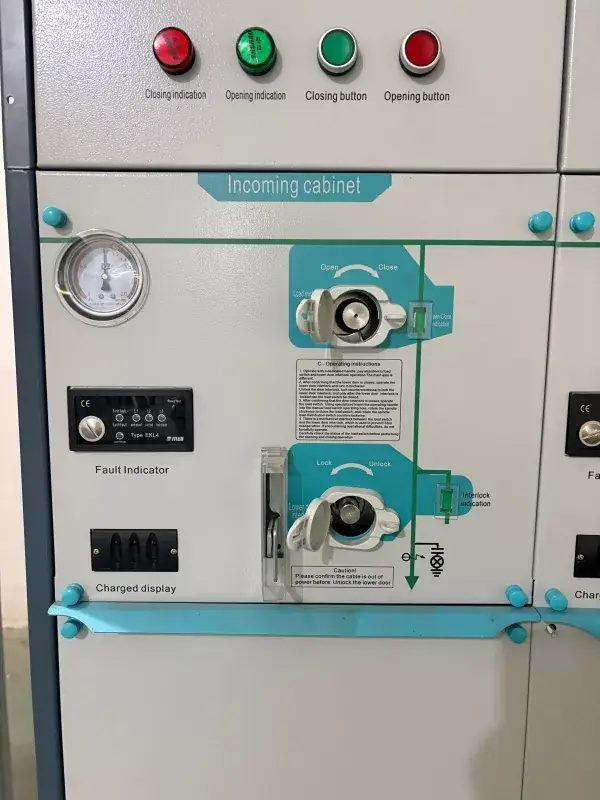

1.  C Modulu – Yükləmə Dəmiri Vahidi

   Üç mövqeli yük açarı (make-break-earth) xüsusiyyətləri

   Transformatorun qorunması və kabellərin dəyişdirilməsi əməliyyatları üçün nəzərdə tutulmuşdur

   Fasilə mövqeyi inteqrasiya olunmuş müşahidə pəncərəsi vasitəsilə görünür

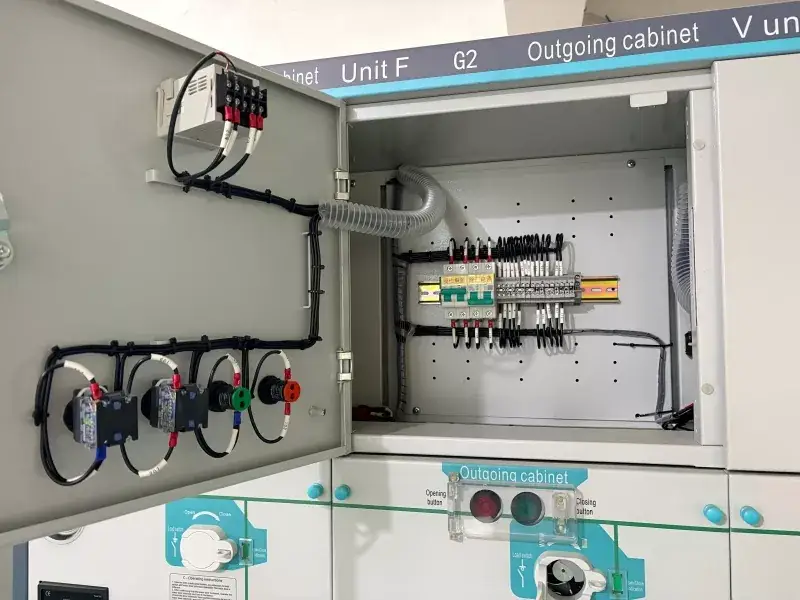

2. F Modulu – LBS-Qoruyucu Kombinasiya Bölməsi

   Sigorta əsaslı qoruma ilə yük açarını birləşdirir

   Trigger pin mexanizmi vasitəsilə üç fazalı açma funksionallığı təmin edir

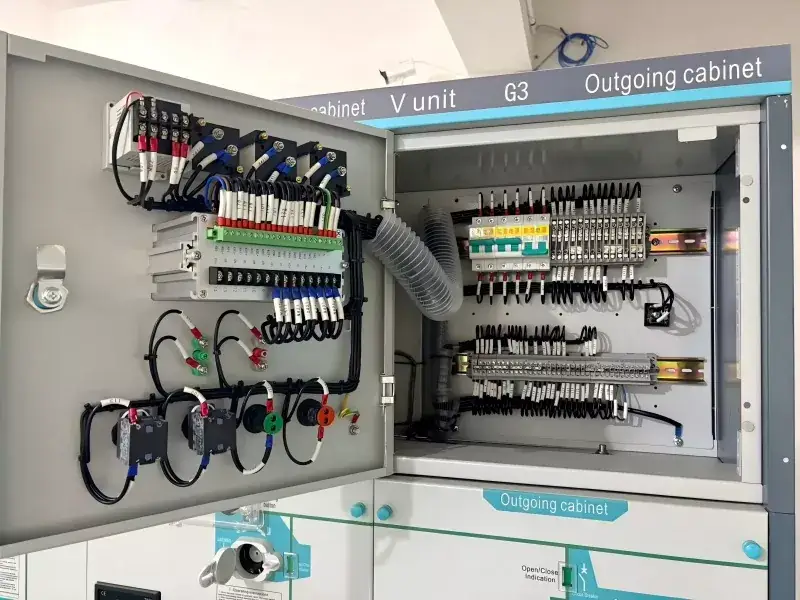

3. V Modulu – Vakuum Açar Bölməsi

   Kabellərin və transformatorların mühafizəsi üçün vakuum açarı istifadə edir

   Tez-tez keçid əməliyyatları tələb edən proqramlar üçün uyğundur

   İsteğe bağlı inteqrasiya edilmiş qoruma rölesini dəstəkləyir

4. D Modulu – Birbaşa Kabel Bağlantısı

   Heç bir keçid aparatı olmadan birbaşa kabel bağlantısı təmin edir

   Keçirilməyən qidalandırıcılar və ya şin yükseltici tətbiqləri üçün nəzərdə tutulub

5. M Modulu – Ölçmə Cihazı

   Ölçmə məqsədləri üçün gərginlik və cərəyan transformatorları ilə təchiz edilmişdir

Cihazların quraşdırılması üçün sınaq terminalları və interfeyslər daxildir

Tez-tez verilən suallar (FAQ)

Sual 1: Üzük əsas vahidi nədir?

Cavab 1: Bu Orta Gərginlikli SF6 Tam İzolyasiyalı Möhürlənmiş Elektrik Halqası Əsas Blok Kompakt Kommutator 12kV, 24kV və 36kV enerji paylanması üçün uyğun olan yığcam qaz izolyasiyalı keçid qurğusudur. Halqa əsas bloku, yük açarları və vakuum açarları da daxil olmaqla, bütün yüksək gərginlikli komponentləri izolyasiya edən SF6 qazı olan tam möhürlənmiş paslanmayan poladdan hazırlanmış çəndən istifadə edir.

Sual 2: Bu üzük əsas qurğusu üçün hansı konfiqurasiyalar mövcuddur?

Cavab 2: Bu kompakt keçid qurğusu modul konfiqurasiyaları təklif edir:

Modul C: Kabel və transformator kommutasiyası üçün yük açarı qurğusu

Modul F: Transformatorun qorunması üçün yük açarı-qoruyucu kombinasiyası

Modul V: Tez-tez işləmək üçün vakuum açarı

Modul D: Keçirməyən qidalandırıcılar üçün birbaşa kabel bağlantısı

Modul M: Gərginlik və cərəyan transformatorları olan ölçmə qurğusu

Sual 3: Bu üzük əsas bloku gələcəkdə genişləndirilə bilərmi?

Cavab 3: Bəli, əlavə halqalı əsas blok modulları qaz izolyasiyalı şin konnektorlarından istifadə etməklə birləşdirilə bilər.

Sual 4: Hansı təhlükəsizlik xüsusiyyətləri daxildir?

Cavab 4: Mexaniki kilidlər, Daxili qövs təsnifatı, Təzyiq buraxma, Torpaqlama açarı.

Sual 5: Çatdırılma müddəti nədir?

Cavab 5:Standart konfiqurasiyalar anbardadır; xüsusi modellər təxminən 20 gün çəkir. Təcili ehtiyaclar üçün məsləhətləşin
