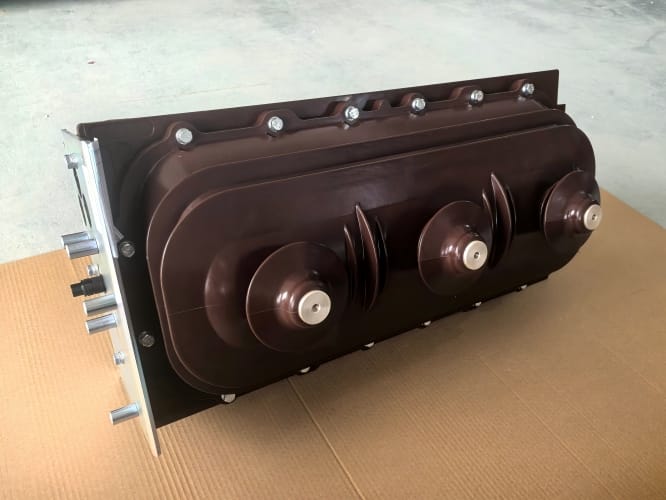

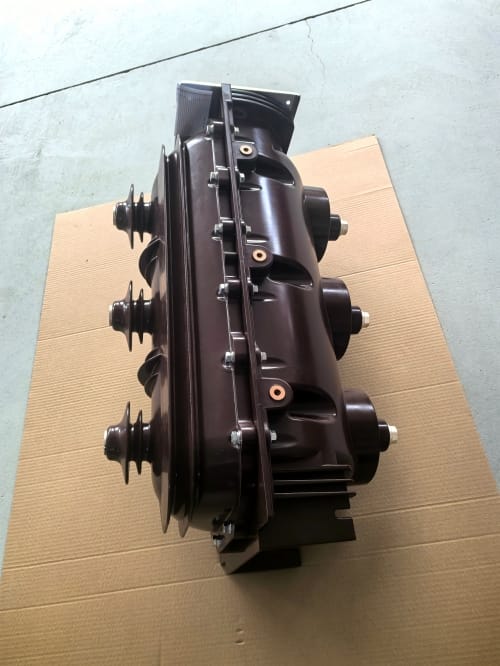

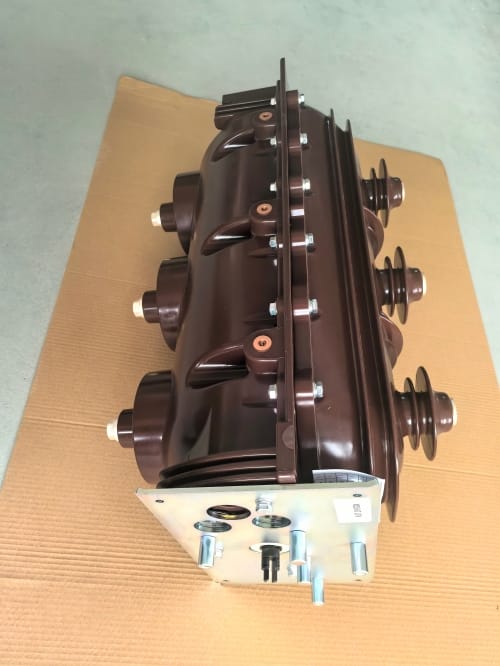

LGFLN36-24 24kV 630A Yüksək Gərginlikli SF6 Yük Açarı

LUGAO-nun LGFLN36-24 24kV 630A Yüksək Gərginlikli SF6 Yük Dəyişdiricisi enerji sistemlərini qorumaq, nasazlıq halında vaxtında reaksiya vermək və qorunmaq üçün mühüm cihazdır. Yük açarları müasir enerji sistemlərində geniş istifadə olunur. LUGAO bu cihazları peşəkar montaj xəttində istehsal edir və aylıq istehsalın bütün dünya üzrə müştərilərin ehtiyaclarına cavab verməsini təmin edir.

Model:LGFLN36-24

Sorğu göndərin

Məhsul təsviri

LUGAO-nun SF6 yük açarının əsasını SF6 qazının əla izolyasiya və qövs söndürmə xüsusiyyətləri təşkil edir. SF6 qazı yüksək gərginlik altında olduqca yüksək izolyasiya qabiliyyətinə malikdir. Bu, daha kiçik fasilə məsafəsinə və daha yığcam ümumi cihaz strukturuna imkan verir. Keçid cərəyanı kəsdikdə, hərəkət edən və sabit kontaktlar arasında bir qövs yaranır. SF6 qazı qövsün yüksək temperaturu altında parçalanır və aşağı flüorlu birləşmələr əmələ gətirir. Bu birləşmələr güclü elektronmənfiliyə malikdir və mənfi ionlar yaratmaq üçün sərbəst elektronları tez udmaq qabiliyyətinə malikdir. Mənfi ionların miqrasiya sürəti çox yavaşdır, bu da onları qövs enerjisini udmaqda, cərəyan sıfırı keçdikdə qövsü tez söndürməkdə və dielektrik gücünü tez bir zamanda bərpa etməkdə son dərəcə səmərəlidir. Əməliyyat mexanizmi, adətən, tez və etibarlı açılış və bağlanma əməliyyatlarını təmin edərək, elektrik və ya əl ilə idarə oluna bilən yay enerjisi saxlama mexanizmindən istifadə edir.

Üstünlüklər və Xüsusiyyətlər

Yüksək Təhlükəsizlik: Tam möhürlənmiş və izolyasiya edilmiş konstruksiya, möhürlənmiş qaz kamerasında yerləşdirilmiş kontaktlarla elektrik şoku riskini tamamilə aradan qaldırır. Üç stansiyalı dizayn etibarlı torpaqlama təmin edir və təhlükəsiz təmiri təmin edir. SF6 qazı toksik deyil və yanmazdır, avadanlıqların təhlükəsiz istismarını təmin edir.

Yüksək Etibarlılıq və Baxımsız: LGFLN36-24 24kV 630A Yüksək Gərginlikli SF6 Yük Açarının əla qövs söndürmə xassələri kontaktın aşınmasını minimuma endirir və onun elektrik ömrünü uzadır. Möhürlənmiş quruluş daxili komponentləri xarici ətraf mühit təsirlərindən qoruyur və onu sərt mühitlər üçün uyğun edir.

Yığcam struktur və məkana qənaət: SF6-nın yüksək izolyasiya xüsusiyyətlərinə görə, cihaz eyni gərginlik səviyyəsinə malik olan hava izolyasiyalı keçid qurğularından əhəmiyyətli dərəcədə kiçikdir və bu, qapalı keçid qurğuları və qutu tipli yarımstansiyalar kimi məkanın məhdud olduğu yerlər üçün idealdır.

Ətraf mühitə uyğun və aşağı səs-küy: Əməliyyat zamanı qövs möhürlənmiş qaz kamerası daxilində söndürülür, nəticədə partlayıcı səs çıxmır və yalnız cüzi işləmə mexanizmi hərəkət edir, nəticədə çox aşağı səs-küy səviyyələri yaranır.

Texniki Parametrlər

Nominal gərginlik: kV		24
Nominal cərəyan: A		630
Nominal tezlik: Hz		60
Nominal qısaqapanma cərəyanı: kA		/
Nominal qısaqapanma cərəyanı (pik): kA		/
Nominal qısaqapanma cərəyanına tab gətirmə müddəti: s		1
Nominal qısamüddətli dayanıqlı cərəyan (əsas dövrə): kA		20
Nominal pik dayanıqlı cərəyan (əsas dövrə): kA		50
Nominal qısamüddətli dayanıqlı cərəyan (torpaq dövrəsi): kA		17.3
Nominal pik dayanıqlı cərəyan (torpaq dövrəsi): kA		43.3
Nominal qısamüddətli güc tezliyi gərginliyə dözümlüdür	quru sınaq kV	65
	Yaş sınaq kV	/
Nominal ildırım impulsuna müqavimət gərginliyi	quru sınaq kV	125
	Yaş sınaq kV	/
Nominal qısamüddətli güc tezliyinə dözümlü gərginlik (açıq dövrə)	quru sınaq kV	79
	Yaş sınaq kV	/
Nominal ildırım impulsuna davamlı gərginlik (açıq dövrə)	quru sınaq kV	145
	Yaş sınaq kV	/
Mexanik həyat: dəfə		3000
Dövrə müqaviməti: μΩ		≦80
Nominal işləmə gərginliyi: V/DC		220
Bağlanma sürəti/açılış məsafəsi: m/s		≧3
Bağlanma vaxtı/açılış vaxtı: ms		/
Qütbdən qütbə asinxroniya/qütbdən qütbə asinxroniya: ms		≦5
