GW13 Ayırıcı Keçid Neytral Nöqtə Torpaqlama Qoruma Cihazı

Lugao tərəfindən istehsal olunan GW13 Ayırıcı Keçid Neytral Nöqtəsinin Torpaqlama Qoruma Cihazı transformatorun neytral nöqtəsinin izolyasiyasını ildırım çaxmasından, keçid həddindən artıq gərginliyindən və güc tezliyindən (keçici) həddindən artıq gərginlikdən qorumaq üçün nəzərdə tutulmuşdur. Lugao peşəkar istehsal avadanlıqlarına və zəngin ixrac təcrübəsinə malikdir və saxlanılan inventar tez bir zamanda çatdırıla bilər.

Model:GW13

Sorğu göndərin

Məhsul təsviri

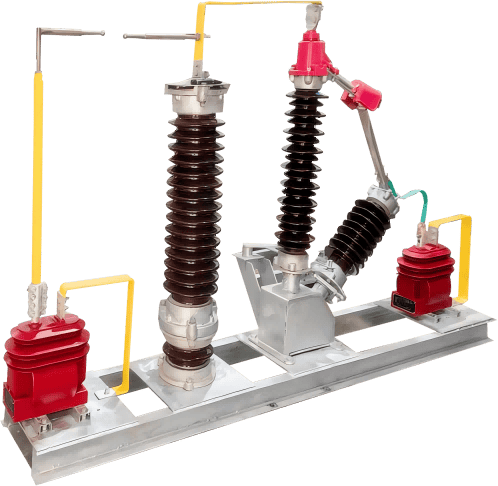

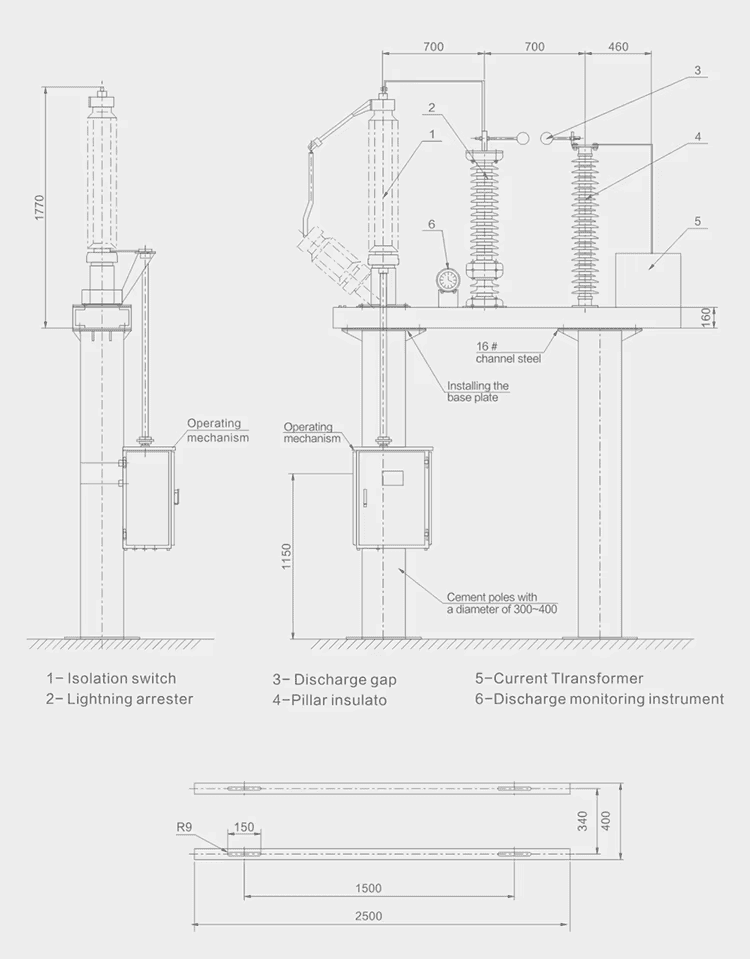

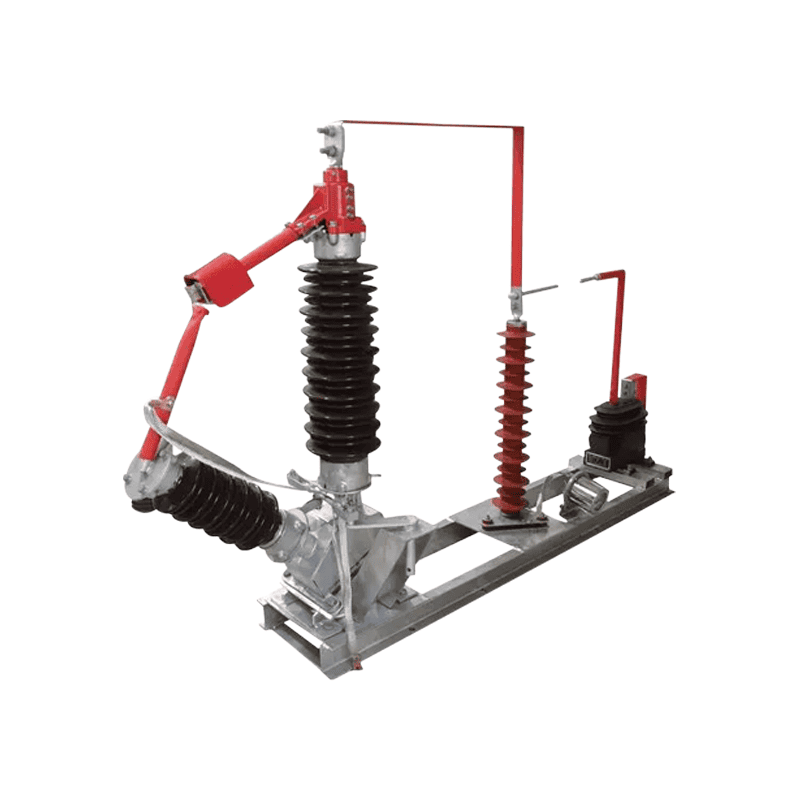

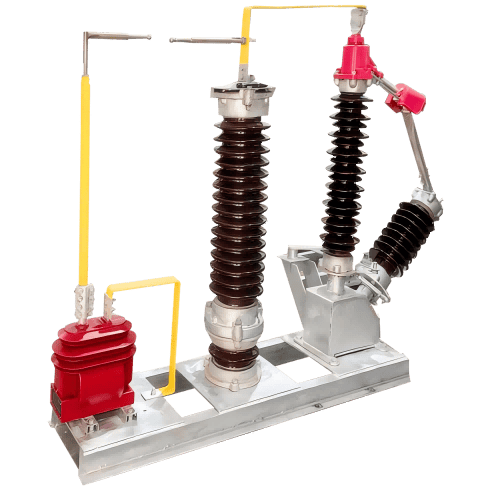

Lugao-nun GW13 Ayırıcı Anahtarı Neytral Nöqtə Torpaqlama mühafizəsi Cihazları əsasən 110kV və 220kV güc transformatorlarının neytral nöqtə dövrələrində istifadə olunur. Onlar transformatorun neytral nöqtəsinin izolyasiyasını həddindən artıq gərginliyin zədələnməsindən qoruyur və transformatora torpaqlanmış və əsassız neytral nöqtə iş rejimləri arasında keçid etməyə imkan verir. İldırımdan, güc tezliyindən və keçid həddindən artıq gərginlikdən eyni vaxtda qorunma tələb olunduqda, qorunma üçün paralel olaraq boşluq və tənzimləyici birləşdirilə bilər. GW13 seriyalı neytral nöqtə həddindən artıq gərginlik qoruyucusu ayırıcı, sink oksidi qoruyucu, boşalma boşluğu və cərəyan transformatorunu birləşdirən tam dəstdir. O, yüksək istilik tutumu və əla qoruma, çevik konfiqurasiya və istifadə rahatlığı ilə xarakterizə olunur. İstifadəçi ehtiyaclarını ödəmək üçün təmiz boşluq dizaynı və ya ayırıcı və boşaltma boşluğunun kombinasiyası seçilə bilər.

GW13 mühafizə cihazının texniki xüsusiyyətləri

ltem		Vahid	Arqument
Məhsul modeli			Lugao-GW13-110	Lugao-GW13-220
Nominal gərginlik		KV	110	220
Transformatorun neytral dayanıqlı gərginliyi	İldırım tam və kəsilməyə davamlı gərginlik (pik)	KV	250	400
Transformatorun neytral dayanıqlı gərginliyi	1 dəq güc tezliyi (effektiv dəyər)	KV	95	200
Neytral izolyasiya açarı	Nominal cərəyan	A	630	630
Neytral izolyasiya açarı	Əməliyyat mexanizmi		CS14G (əl ilə) və ya CJ2 (elektrik)
Sink oksidi qoruyucusu	Nominal gərginlik (RMS)	KV	72	144
	Davamlı işləmə gərginliyi	KV	58	116
	DC 1mA istinad gərginliyi	KV	103	205
	İldırım impuls cərəyanının qalıq gərginliyi	KV	186	320
Boşaltma boşluğu	Boşluq elektrodunun məsafə diapazonu	mm	90-150	220-320
	Güc tezliyi boşalma gərginliyi diapazonu	KV	50-83	100-166
	1.2/50us impuls boşalma gərginliyi	KV	120-190	250-320
Cərəyan transformatoru	Növ		Epoksi qatranı tam qapalı sütun tipli 10kv tökülür
Cərəyan transformatoru	Transformasiya nisbəti		100/5.200/5.300/5.40015.50015.600/5
