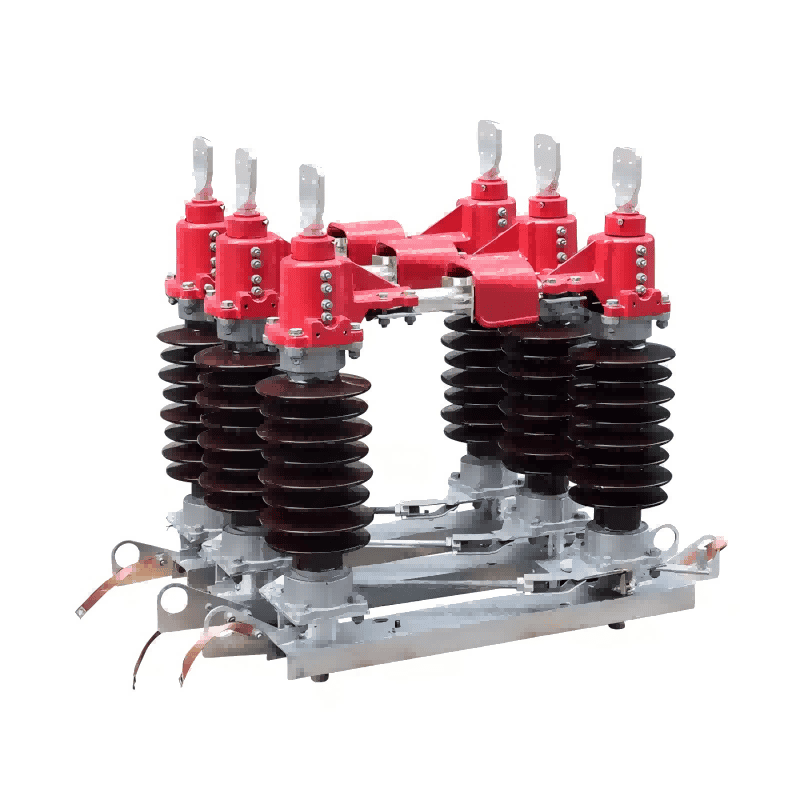

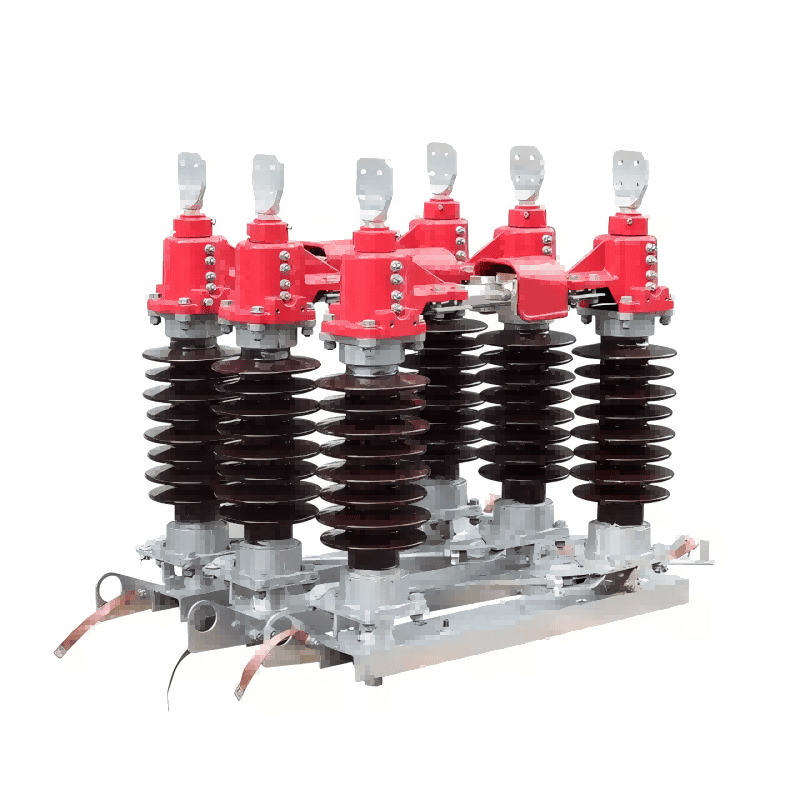

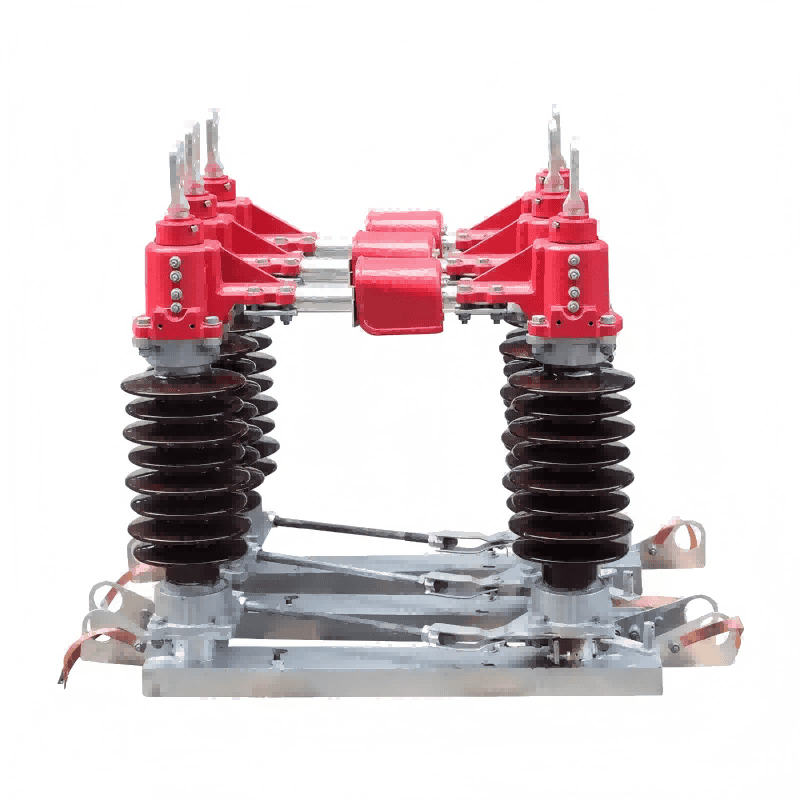

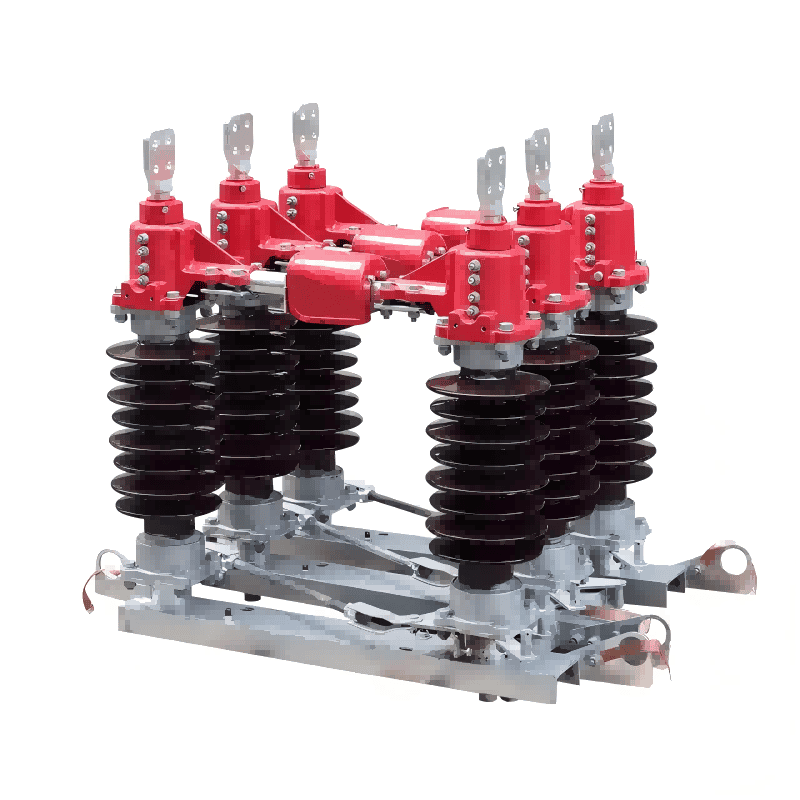

GW4 35KV Açıq şaquli işləmə tipi üç fazalı ayırma açarı yüksək gərginlikli elektrik sistemlərinin həyati bir hissəsidir. Əl ilə və ya elektrik enerjisi ilə işləyən dövrə bağlantısı və ayırılmasına imkan verən mərkəzi fırlanan bir bıçaq olan üç dirək dizaynı var. Eyni əsas açar açılış və bağlama əməliyyatından istifadə edir. Quraşdırma zamanı sol və sağ əlaqələr eyni tərəfdə 90 dərəcə fırlanır. Torpaq açarı əvvəlcə dönüşdür, sonra düz qoyulur. Əsas bıçaq qalın gümüş örtüklü kontaktlarla misdən hazırlanmışdır. Çox qatlı keçirici terminal quruluşunu çevik bir bağlayıcı ilə birləşdirilmiş bir alətə bağlayır. Torpaqlama vasitəsi alüminium ərintisi keçirici boruların, qalın gümüş örtüklü mis kontaktları və məruz qalmış metal hissələri isti daldırılmış metal hissələri. Yüksək keyfiyyətli materiallardan və inkişaf etmiş dizayndan istifadə edərək, güclü küləklər və güclü yağış kimi sərt açıq şəraitə dözə bilən müstəsna ekoloji uyğunlaşma təklif edir.

Əməliyyat mühiti

1. Ətraf mühit temperaturu: -30 ° C- + 40 ° C;

2. hündürlük: 2000 m-dən çox deyil (xüsusi tələblər olan məhsullar);

3. Külək sürəti: 34 m / s-dən çox deyil;

4. Quraşdırma sahəsi yanan maddələr, partlayış təhlükələri, kimyəvi korroziya və ağır titrəmədən azad olmalıdır;

5. Sütun izolyatorunun çirklənmə səviyyəsi: ümumi tip 0 səviyyəlidir və çirklənmə növü II səviyyədir.
