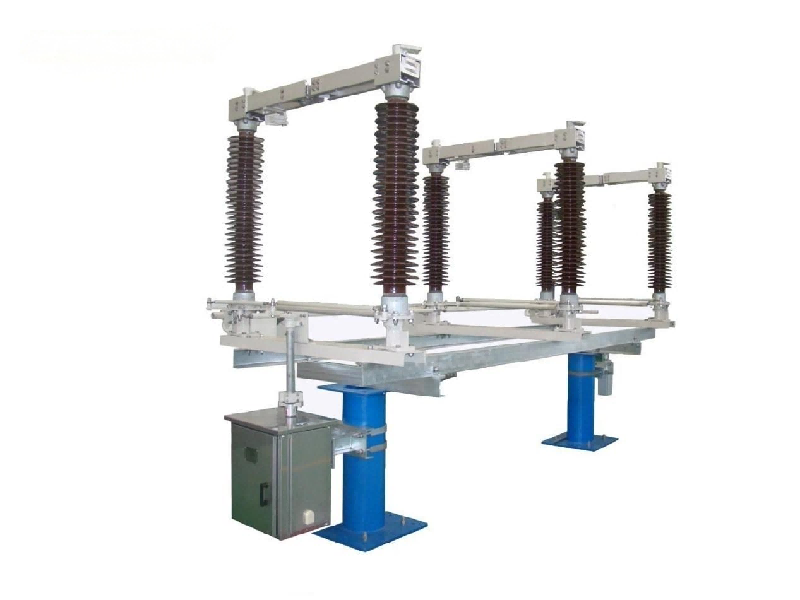

GW4 Series 220KV Açıq Yükləmə Yolunu izolyasiya açarı

Lugaonun GW4 seriyası 220KV ayırıcılar, yüksək mexaniki güc və əla korroziya müqavimətini əks etdirən, açıq mühit üçün uyğun olan iki sütun, üfüqi fırlanan ayırıcılardır. Bu 220 kv ayırıcılar ilk növbədə yarımstansiyalarda yüksək gərginlikli yan təcrid üçün istifadə olunur. Təftiş və ya istismar zamanı, ayırıcı, elektrikli avadanlıqların fiziki ayrılmasını enerjili sistemdən təmizləmək, hava izolyasiya edilmiş fasilə yaradır. Onlar da təhlükəsizlik kilidlənməsi üçün bir torpaqlama açarı ilə istifadə edilə bilər.

Model:GW4

Sorğu göndərin

Məhsul təsviri

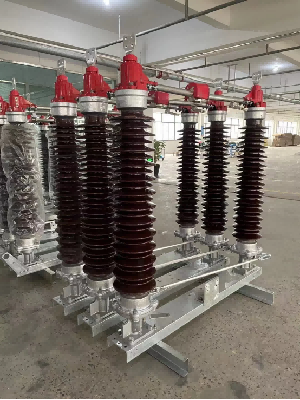

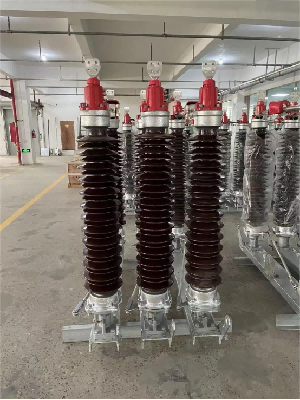

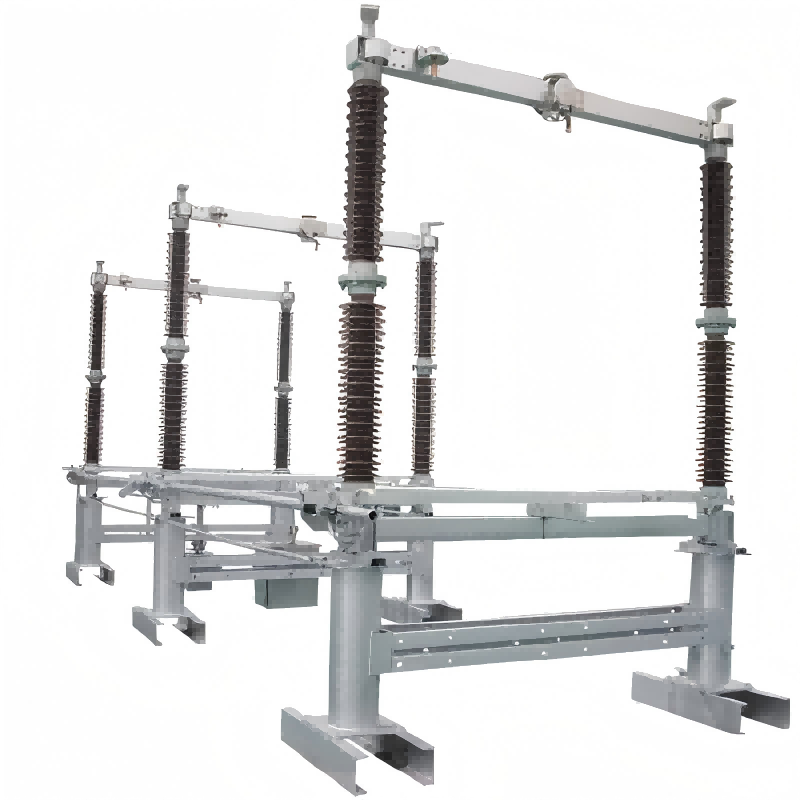

Lugaonun GW4 ikiqat sütunlu üfüqi fırlanan kəsikdə hər bir mərhələdə iki izolyasiya sütunu, hər biri keçirici çubuqla üst-üstə düşür. Əməliyyat mexanizmi, dövrə açarını açmaq və bağlamaq üçün keçirici çubuğu idarə edərək, izolyasiya sütunlarını döndərir. Bazanın hər iki tərəfinə əsaslandırma açarları əlavə etmək Lugao ilə razılaşmaq olar. Kontaktlar əyilmiş mis plitələrdən hazırlanmışdır və asan təmir və dəyişdirmə üçün keçirici çubuqla yığılmışdır. Xarici istifadə üçün uyğundur, polad səthi, mənfi hava şəraitində də uzunmüddətli əməliyyat təmin edən, polad səthi, korroziya müqaviməti üçün sinklənmişdir. Daşıyıcı çubuq, böyük bir istilik dağılması sahəsi və yüksək gücü təklif edən yüngül alüminium ərintisi tərəfindən inşa edilmişdir.

GW4 seriyası müxtəlif gərginliklərdə mövcuddur. Zəhmət olmasa, xüsusi tətbiq üçün müvafiq konfiqurasiya üçün Lugao ilə əlaqə saxlayın.

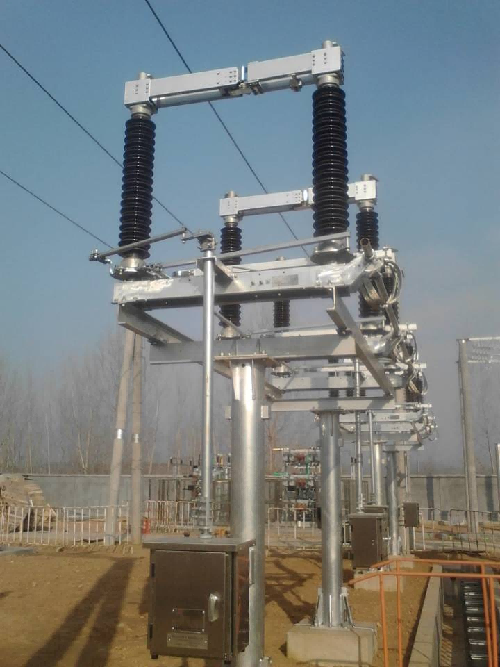

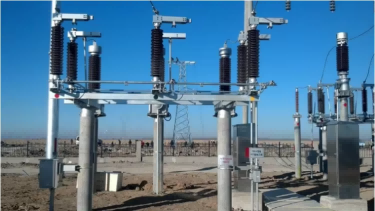

İstifadəsi ssenariləri

Texniki parametrlər

	Vahidi	Gw4-126	Gw4-145	Gw4-252	Gw4-420
Qiymətləndirilmiş gərginlik	Kv	126	145	252	420
Qiymətləndirilmiş tezlik	Hz	50	50 \ 60	50 \ 60	50 \ 60
Reytinqli cərəyan	A	1250 ~ 4000	1250 ~ 4000	1250 ~ 4000	1250 ~ 4000
Qısamüddətli müddəti cərəyana və müddəti tərtib etdi	Ka / s	31.5 / 3 ~ 50/3	31.5 / 3 ~ 50/3	31.5 / 3 ~ 63/3	31.5 / 3 ~ 63/3
Reytinqli zirvə cərəyana tab gətirin	Bu	80 ~ 125	80 ~ 125	80 ~ 160	80 ~ 160
