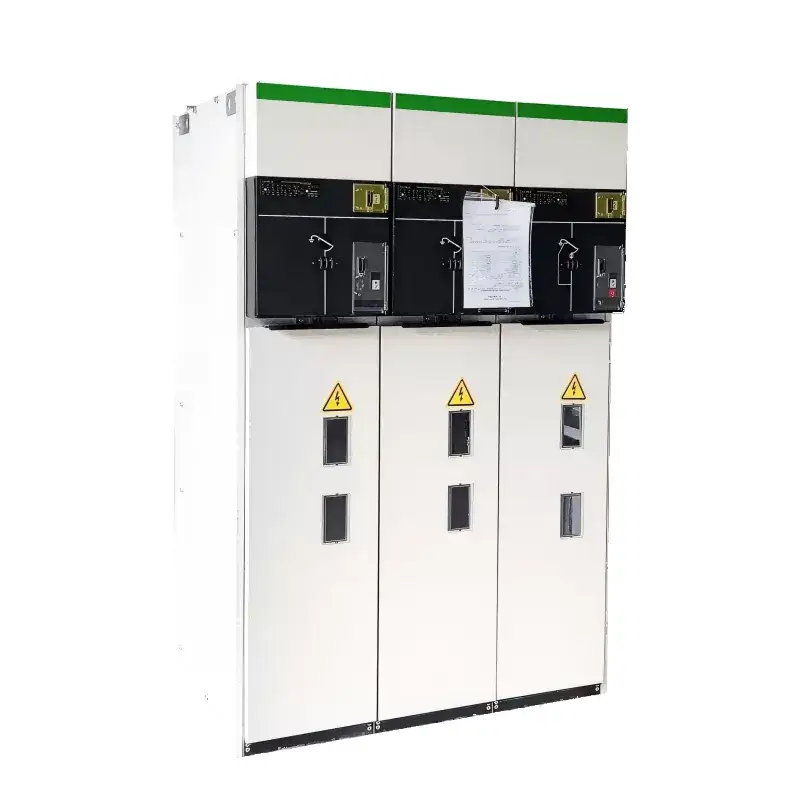

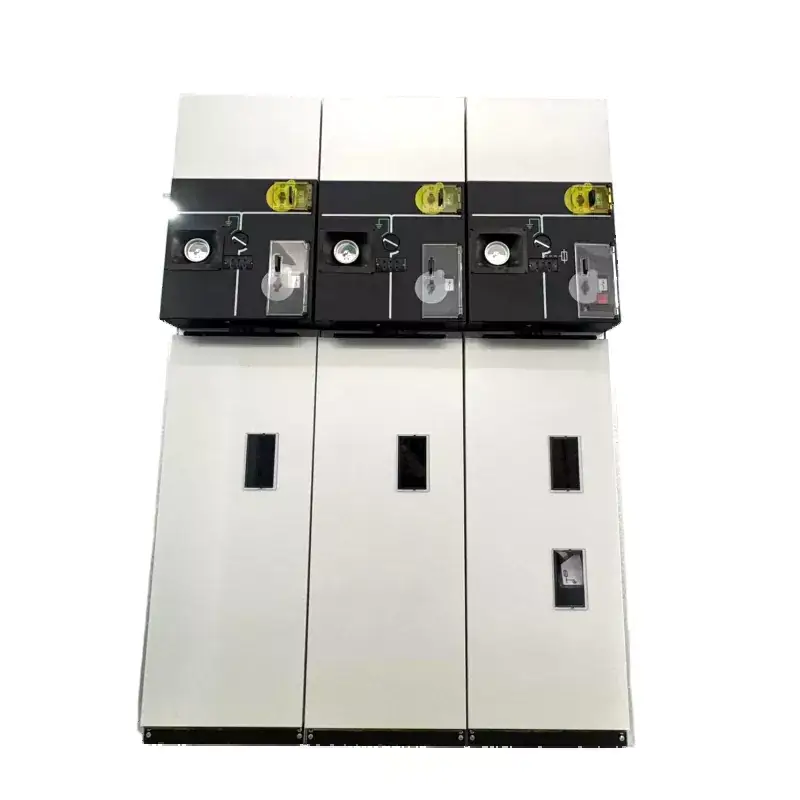

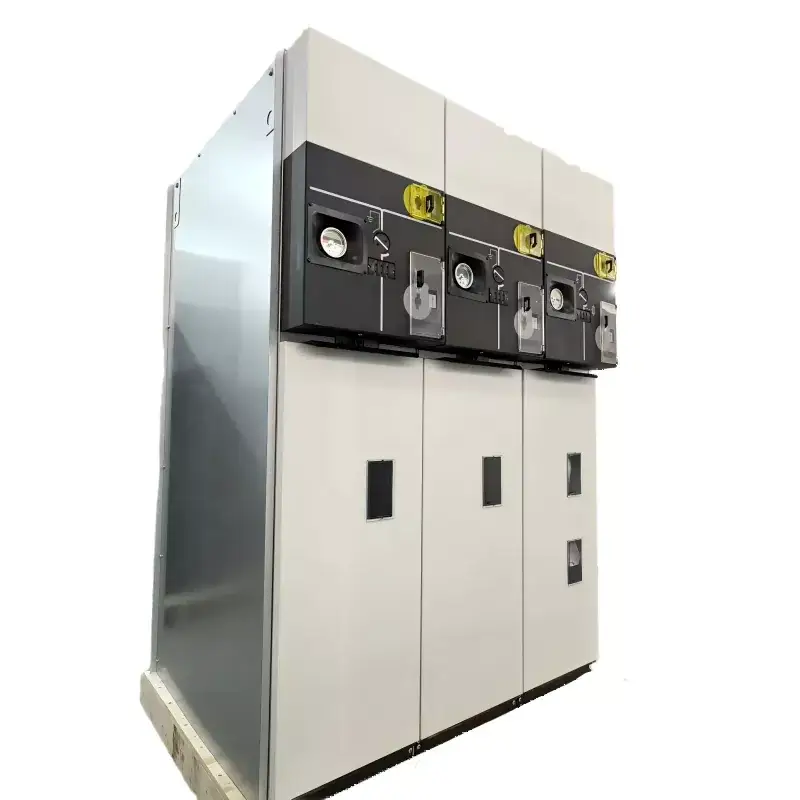

SM6 SF6 Qaz izolyasiyalı kompakt RMU metal qapalı keçid qurğusu

LGSM6 SF6 Qaz İzolyasiyalı Yığcam RMU Metal Qapalı Kommutator SF6 qazından izolyasiya mühiti kimi istifadə edir, kompakt quruluş, texniki xidmət tələb olunmayan əməliyyat və yüksək etibarlılıq kimi üstünlüklər təqdim edir. Lugao yüksək məhsul keyfiyyətini təmin edən qabaqcıl R&D texnologiyasına və tam avtomatlaşdırılmış istehsal xətlərinə malikdir. LGSM6 Cənub-Şərqi Asiya, Avropa və digər regionlara ixrac edilib və illik satışları 5000 ədədi keçib. Sürətli çatdırılmanı dəstəkləmək üçün kifayət qədər inventar saxlanılır.

Sorğu göndərin

Məhsul təsviri

SM6 SF6 Qazla izolyasiya edilmiş kompakt RMU metal qapalı keçid qurğusu bu keçid qurğusudur, bilirsiniz ki, SF6 qazı və qapalı metal ilə izolyasiya edilmiş kompakt RMU. Bu, keçid üçün əsas hissə kimi SF6 yük açarından istifadə edən daha yeni bir növdür. İçərisində o, avtomatik açar, yük açarı və ayırıcı kimi vacib əşyaları SF6 qazı ilə doldurulmuş paslanmayan polad qutuda bağlayır. Bu quraşdırma onun etibarlı işləməsini təmin edir və insanların təhlükəsizliyini təmin edir, üstəlik heç bir texniki xidmətə ehtiyac duymur. Bu, onun ən yaxşı hissələrindən biridir. Onunla genişləndirilə bilən şinləri seçə bilərsiniz, bu, tam modulluq üçün hər şeyi istədiyiniz şəkildə birləşdirməyə imkan verir. Bu şinlər genişlənir, lakin etibarlı şəkildə izolyasiya edilmiş və qorunmuş qalır. Ölçüləri kiçikdir, çevik işləyir, yaxşı bir-birinə bağlanır, buna görə də heç bir şey səhv getmir və onların quraşdırılması olduqca sadədir. Ümumiyyətlə, bu, paylayıcı otaqlar və ya transformator yarımstansiyaları kimi yerlərdə çoxlu yerə qənaət etməyə kömək edir. Fərqli vəziyyətlərə və istifadəçilərin ehtiyaclarına uyğundur.

Əsas texniki parametrlər

yox.	Maddə		Vahid	Parametrlər
1	Nominal Gərginlik		kV	12	24	36	40.5
2	Nominal cərəyan		A	630/1250
3	Nominal Tezlik		Hz	50/60
4	1 Dəqiqəlik Güc Tezliyinə Dayanma Gərginliyi	Ümumi dəyər	kV	42	55	80	95
		Qırılma nöqtəsi		48	65	95	110
5	İldırım impulsuna müqavimət gərginliyi	Ümumi dəyər	kV	75	125/150	170	95
		Qırılma nöqtəsi		85	150/160	185	215
6	Qiymətləndirilmiş Qısa Müddətli Dayanma Cərəyanı	Əsas Dövrə	kA	25/2s
		Torpaqlama dövrəsi		25/2s
7	Qiymətləndirilmiş Pik Dayanma Cərəyanı		kA	63			50
8	Nominal Transfer Cərəyanı		A	1300~1700
9	Nominal yükün bağlanması qırılma cərəyanı		A	630
10	Nominal Kabel Doldurma Cərəyanı		A	50/10
11	Yüklənməmiş transformatorun qırılma cərəyanı		A	20
12	Kabelin Doldurulması Torpaqda Qırılma Cərəyanı		A	100			80
13	Nominal qısaqapanma cərəyanı		kA	20
14	Nominal Qısa Qapanma Cərəyanı		kA	63			50
15	Mühafizə sinfi			IP3X
16	Yükləmə keçidinin ömrü		Vaxt	5000
17	Torpaqlama açarının ömrü		Vaxt	5000

Tipik sxem diaqramı:

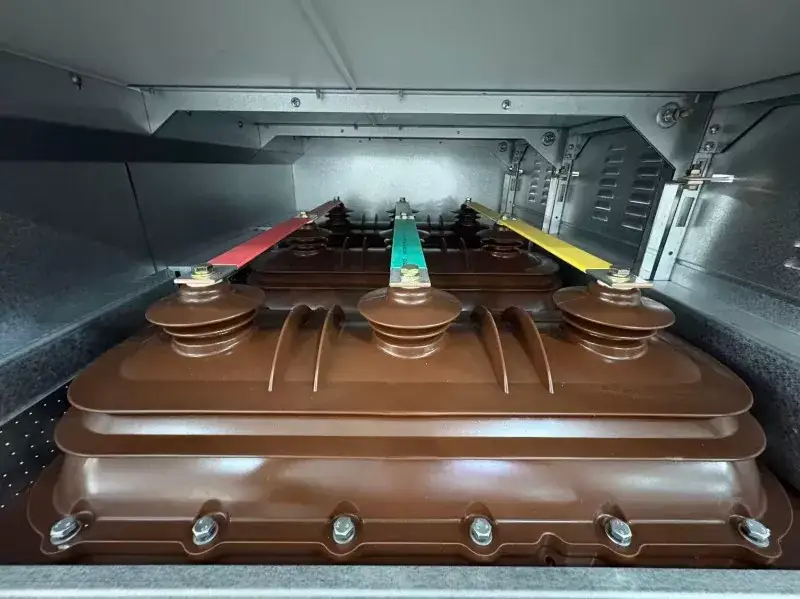

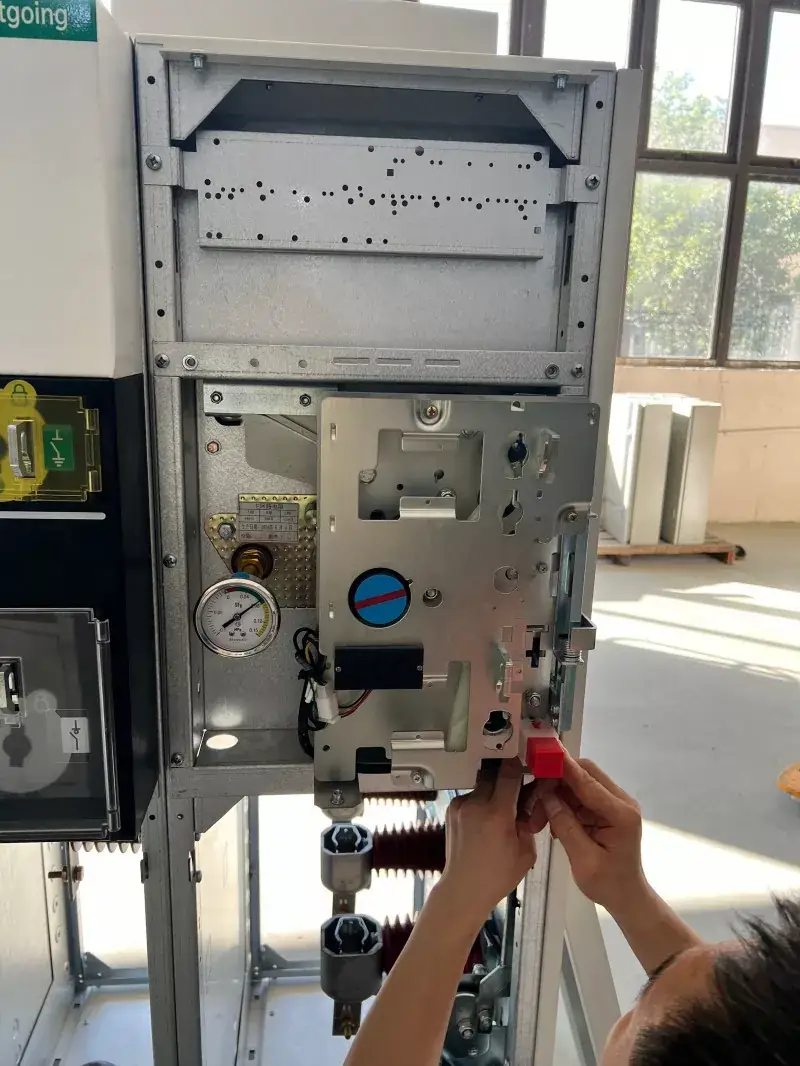

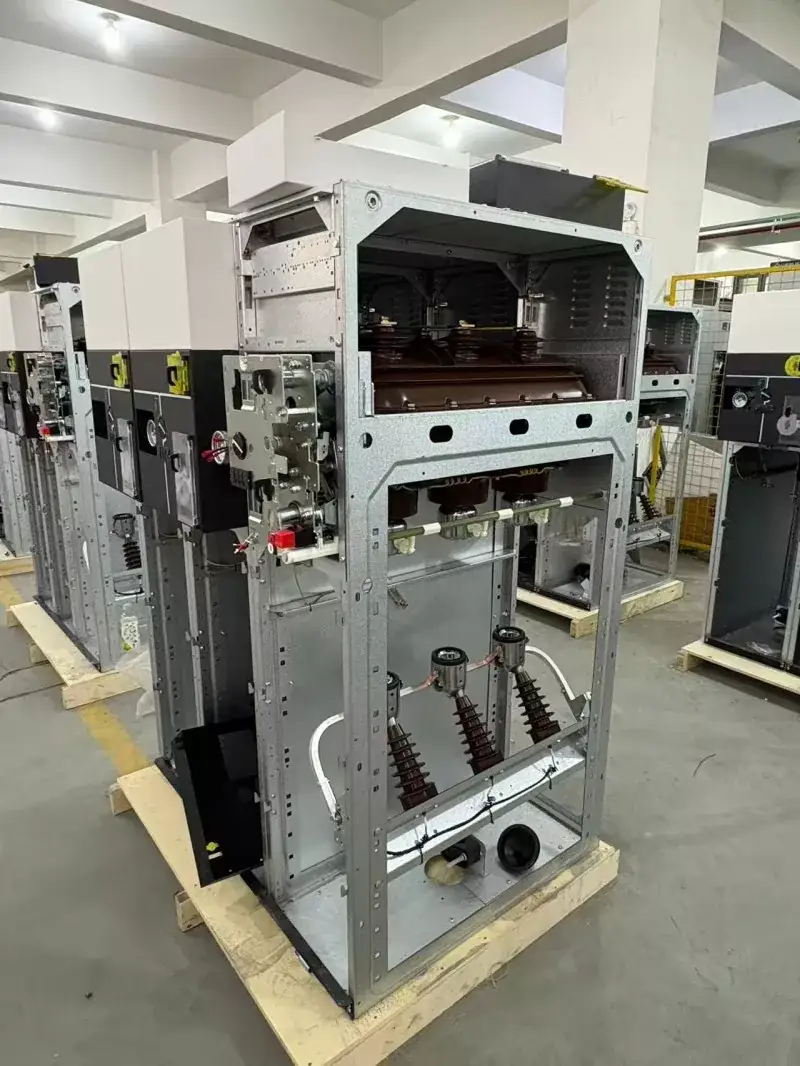

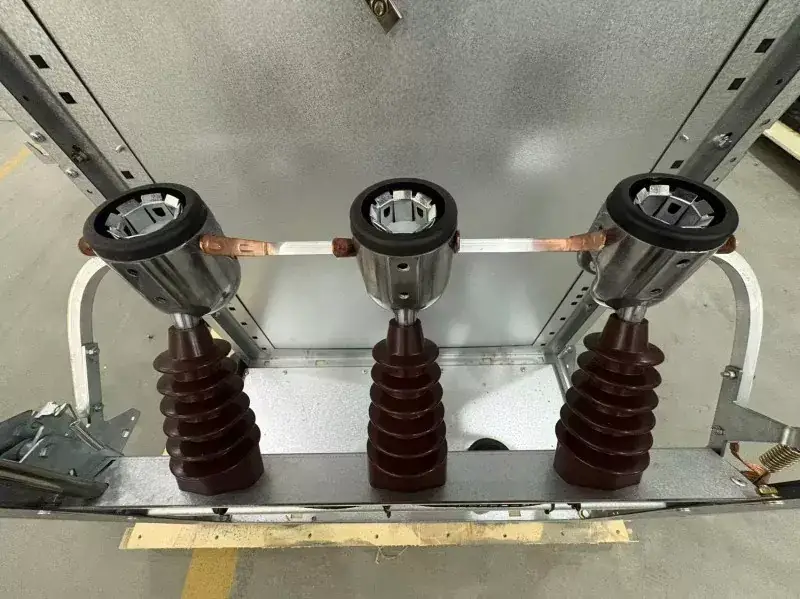

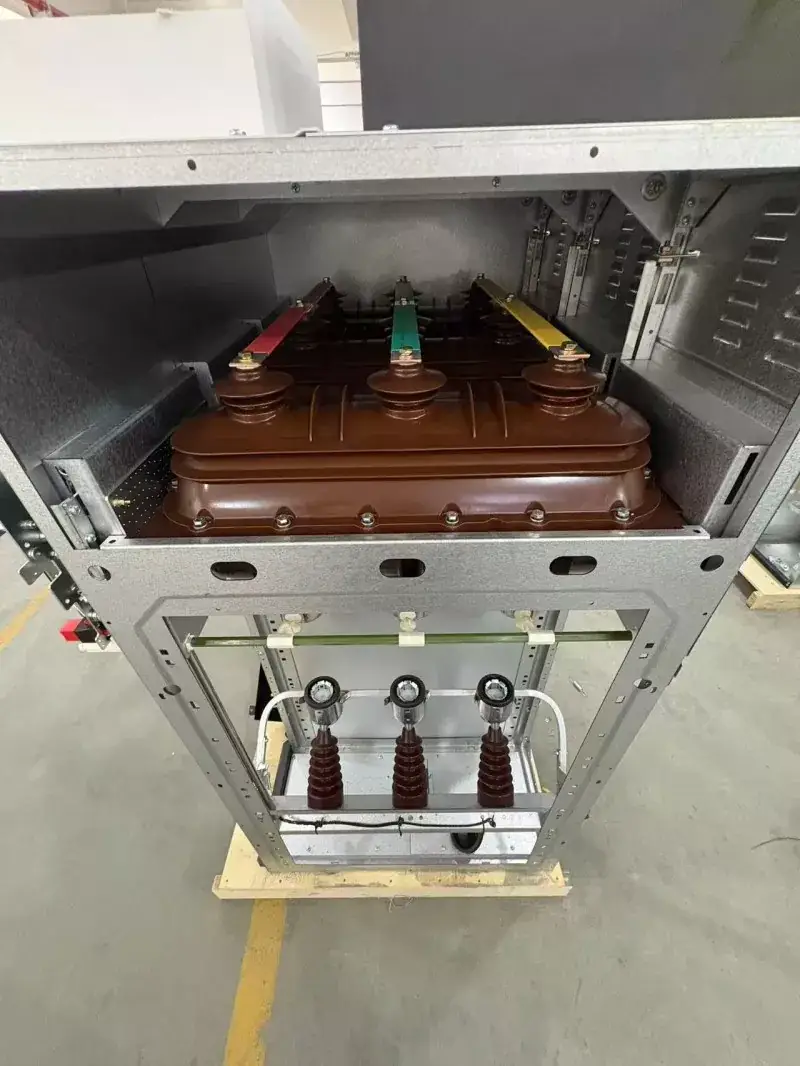

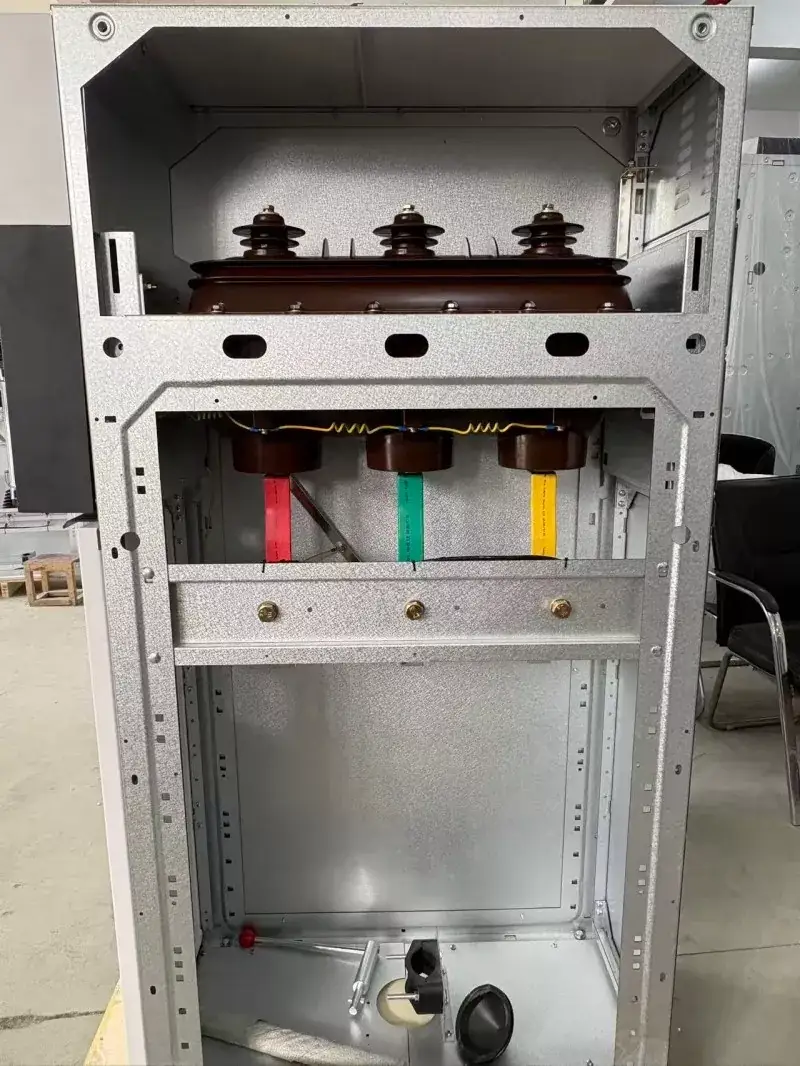

Zavod çəkilişləri:

Niyə LGSM6 RMU seçin

1. Tam möhürlənmiş dizayn: SM6 SF6 qaz izolyasiyalı kompakt RMU metal qapalı keçid qurğusunun qaz kamerası etibarlı sızdırmazlığı təmin etmək üçün lazer qaynaqlıdır. SF6 qazının əla izolyasiya və qövs söndürmə xüsusiyyətlərindən istifadə edərək, fazadan fazaya və fazadan yerə izolyasiya məsafələri əhəmiyyətli dərəcədə qısaldılır və aşağı qaz təzyiqi onu temperatur dəyişikliklərinə həssas edir.

2. Üç mövqeli açar dizaynı: Bu yükləmə / ayırma açarı üç mövqeyi birləşdirir: qapalı, açıq və torpaqlanmış. Fırlanan hərəkət edən kontakt dizaynı sadə və intuitiv işləməyi təmin edir və qırılma nöqtəsinin görünməsi texniki təhlükəsizlik tələblərinə cavab verən müşahidə pəncərəsi vasitəsilə aydın görünür. Üç mövqe arasında hərtərəfli mexaniki bloklama səhv işləmə ehtimalını aradan qaldırır.

3. Yüksək Modulluq və Genişləndirilmə: Modullar sadə terminal xətləri, eləcə də mürəkkəb halqa şəbəkəsi enerji təchizatı sistemləri üçün uyğun olan bərk izolyasiyalı şinlər və ya xüsusi birləşdiricilər vasitəsilə özbaşına birləşdirilə və genişləndirilə bilər. Bütün bölmələrdə elektrik əməliyyatı və avtomatlaşdırma üçün ayrılmış interfeyslər də var.

4. Ultra Yüksək Mühafizə Reytinqi: Bütün şkaf korpusu IP3X və ya IP4X qoruma reytinqinə nail olur. Kompleks mexaniki bloklama cihazı ilə təchiz edilmiş, personalın və avadanlıqların təhlükəsizliyini təmin edir. Şkaf, təzyiqi məqsədyönlü şəkildə buraxmaq üçün təzyiq relyef kanalı ilə təchiz edilmişdir.

Tez-tez verilən suallar

•Bu tip SM6 SF6 Qaz izolyasiyalı kompakt RMU metal qapalı keçid qurğusuna müntəzəm texniki qulluq tələb olunurmu?

Xeyr. Bütün canlı hissələr SF6 qazı ilə doldurulmuş paslanmayan polad kamerada möhürləndiyi üçün onlar xarici çirkləndiricilərdən, nəmdən və oksidləşmədən tamamilə təcrid olunublar. Müntəzəm əməliyyat yalnız idarəetmə qutusunun mexaniki hərəkətlərini və düzgün işləməsi üçün alət oxunuşlarını yoxlamağı tələb edir.

•Kabel birləşmələri üçün kifayət qədər yer varmı? Quraşdırma asandır?

Lugao kabel bölməsinin planını optimallaşdıraraq, kabel birləşmələri üçün geniş yer təmin edərək, kabel sonlarının hazırlanmasını və torpaqlama naqillərinin quraşdırılmasını asanlaşdırıb.

• Məhsulun istifadə müddəti nə qədərdir?

Normal iş şəraitində məhsulun nəzərdə tutulmuş xidmət müddəti ümumiyyətlə 30 ilə qədərdir. Paslanmayan poladdan hazırlanmış qaz qutuları güclü korroziya müqavimətinə malikdir və əsas açarın mexaniki ömrü (məsələn, yük açarı) adətən 5000 dövrəyə çata bilər.

•Şirkətinizdə mövcud səhmlər varmı? Çatdırılma vaxtı nədir?

Daimi sifarişlər təxminən 15 iş günü ərzində göndərilə bilər. Xüsusi fərdi həllər (məsələn, yüksək cərəyan, qeyri-standart gərginlik) ümumiyyətlə 15-30 gün tələb edir.
