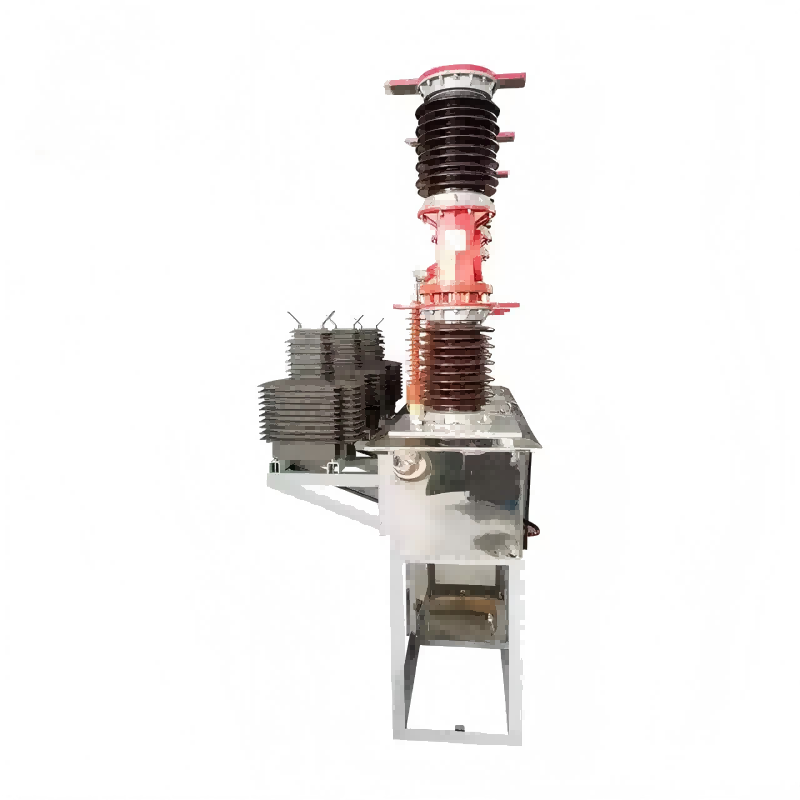

Üç faza yüksək gərginlikli 35 kv 40.5kv transformatoru olan vakuum dövrə qırıcısı

Lugaonun müstəqil inkişaf etmiş və istehsal etdiyi üç fazalı yüksək gərginlikli 35kv 40.5kv transformatoru olan vakuum dövrə qırıcısı, elektrik şəbəkəsinin təhlükəsiz işlənməsini təmin edən və qısa qapanma təmin edir. Yaxşı sızdırmazlıq performansına malikdir və quraşdırmaq və saxlamaq asandır. Evdə və xaricdə müştərilər tərəfindən tərif edilmişdir.

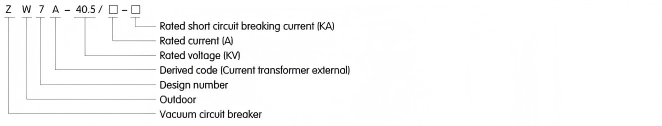

Model:ZW7-40.5

Sorğu göndərin

Məhsul təsviri

Məhsul təqdimatı

ZW7-40.5 Series Açıq yüksək gərginlikli vakuum dövrə sındırıcıları, 50 Hz və 40.5 kV-lik qiymətləndirilmiş bir gərginlikdə işləyən üç fazalı elektrik sistemlərində istifadə üçün nəzərdə tutulmuşdur. Yükləmə cərəyanı, həddindən artıq yükləmə və qısa qapanma cərəyanını ayırmaq və bağlamaq üçün istifadə olunur.

Xüsusiyyət

Hə	Təsvir			vahidi	məlumat
1	Qiymətləndirilmiş gərginlik			Kv	40.5
2	Qiymətləndirilən izolyasiya səviyyəsi	1min güc tezliyi gərginliyə dözmək	Quru test	Kv	95
		1min güc tezliyi gərginliyə dözmək	Yaş test		80
		Yıldırım impulsu gərginliyə dözmək (zirvəyə)			185
3	Reytinqli cərəyan			A	1250; 1600; 2500;
4	Qısamüddətli Qısa Dövrə qırılma cərəyanı			Bu	20; 25; 31.5
5	Əməliyyat ardıcıllığı				O-0.3s-co- 180s-co
6	Cari dövrü qıran qısa qapanma			bout	12
7	Qısa dövrə bağlayan cərəyan (pik dəyəri)			Bu	50; 63; 80
8	Reytinqli zirvə cərəyana tab gətirin			Bu	50; 63; 80
9	Reytinqli qısa dövrə cərəyana tab gətirir			Bu	20; 25; 31.5
10	Qısamüddətli müddəti qiymətləndirildi			S	4
11	Açılış məsafəsi ilə əlaqə saxlayın			Mm	22 ± 2
12	Açılış məsafəsi ilə əlaqə saxlayın			Mm	4 ± 1
13	Orta səyahət sürəti			M / s	1.5 ± 0.2
14	Orta bağlama sürəti			M / s	0.7 ± 0.2
15	Əlaqə bağlanması sıçrayış vaxtı			Ms	≤2
16	Üç fazalı əsas qırıcı (alt) keçid sinxronizasiya müddəti fərqi			Ms	≤2
17	Yekun vaxt			Ms	≤150
18	Səfər vaxtı			Ms	≤60
19	Mexaniki ömrü			bout	10000
20	Əməliyyat gərginliyi - köməkçi dövrənin gərginliyi			V	DC110 / 220 AC110 / 220
21	Hər bir faza dövrəsinin DC müqaviməti (transformator istisna olmaqla)			körpə	≤100
22	Ağırlıq			Kq	800
