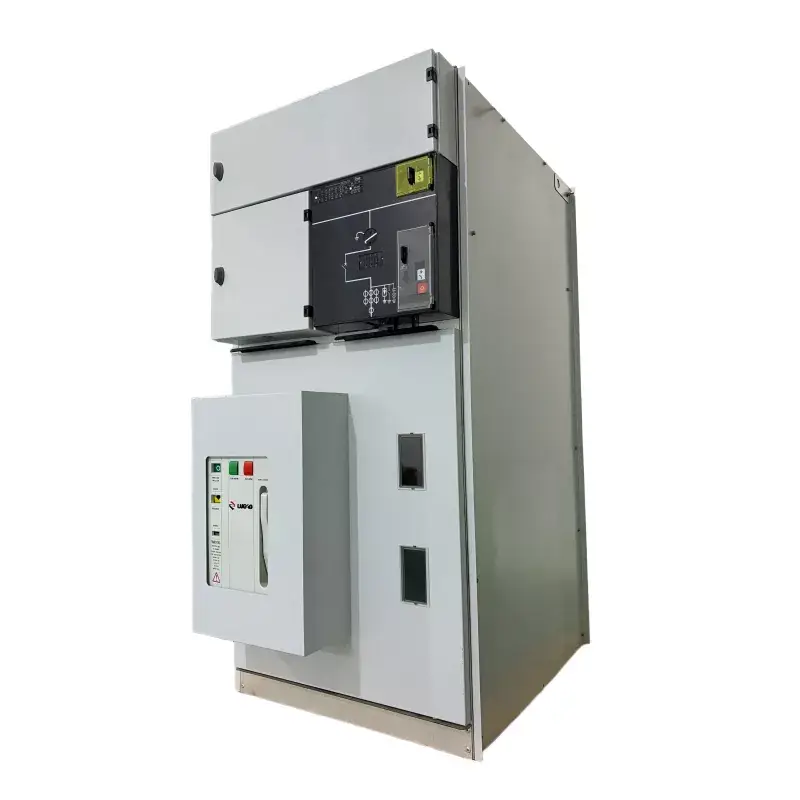

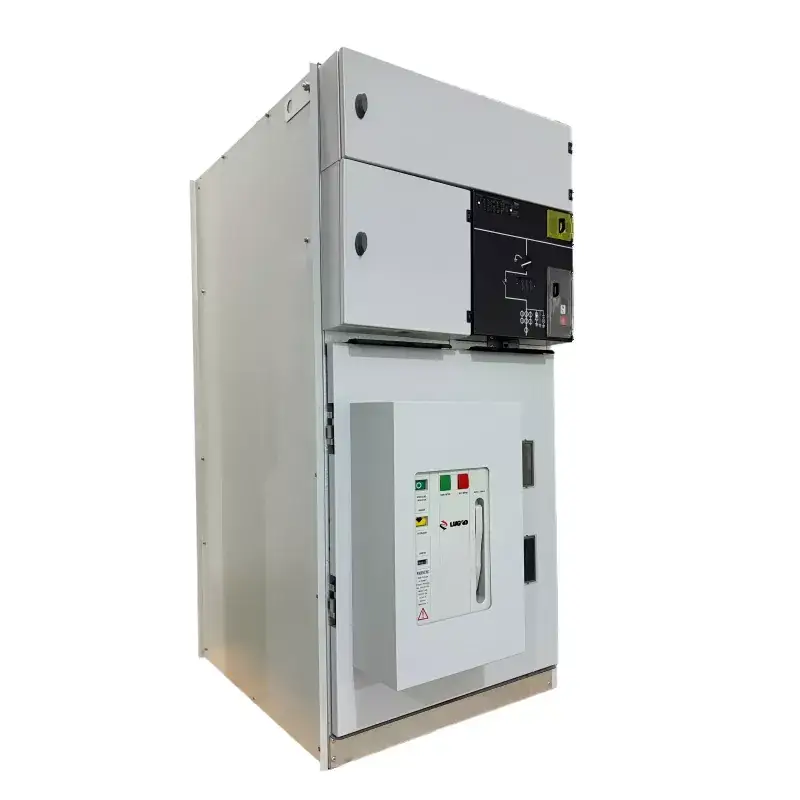

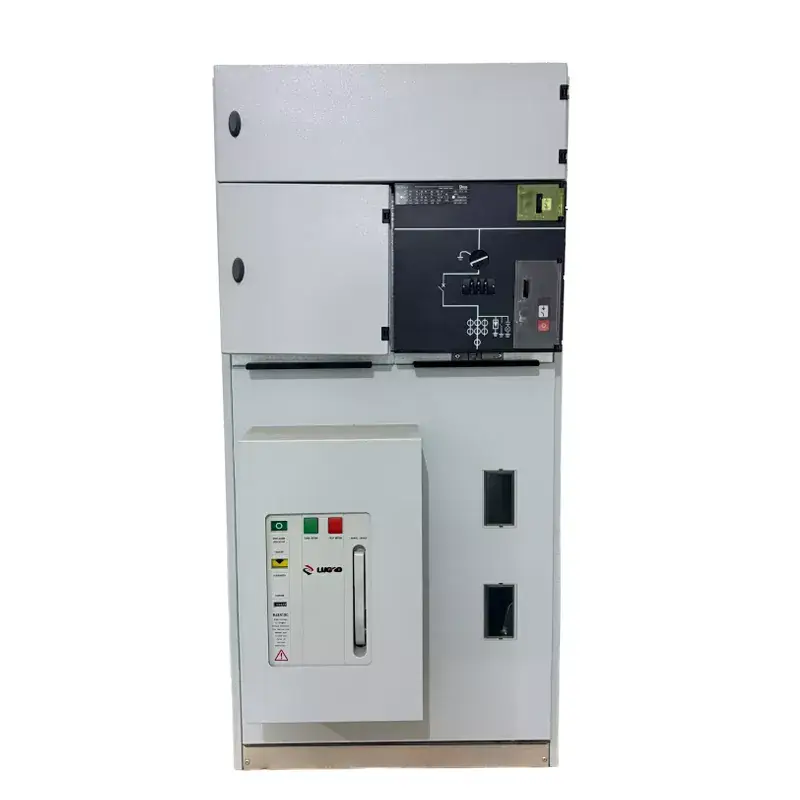

VCB ilə SM6 Daxili Qaz İzolyasiyalı Halqa Əsas Bölmə Kommutator Paneli

VCB ilə LGSM6 Daxili Qaz İzolyasiyalı Halqalı Əsas Bölmə Paneli, izolyasiyaedici mühit kimi havadan istifadə edən və yüksək performanslı vakuum dövrə açarı (VCB) ilə təchiz edilmiş halqa əsas blokdur. Nominal gərginliklər 10kV, 12kV və 24kV-ni əhatə edir. İzolyasiya vasitəsi kimi havadan istifadə etdiyi üçün qazın monitorinqinə və ya bərpa emalına ehtiyac yoxdur. Sənaye və mədən müəssisələri, yaşayış evlərinin elektrik paylanması, külək və günəş enerjisi paylayıcı otaqları kimi müxtəlif ssenarilərdə geniş istifadə olunur. İllik satışlar 3000 ədədi keçir və sürətli çatdırılmanı təmin etmək üçün əsas həllər anbarda saxlanılır.

Sorğu göndərin

Məhsul təsviri

VCB ilə LGSM6 Daxili Qaz İzolyasiyalı Halqalı Əsas Bölmə Paneli SF6 qazını əsas izolyasiya vasitəsi kimi istifadə edən tam qapalı halqalı əsas blokdur. Onun əsas xüsusiyyəti möhürlənmiş qaz kamerası daxilində vakuum açarının (VCB) inteqrasiyasıdır. Bu, qazla izolyasiya edilmiş keçid qurğularının kiçik ölçülü və texniki xidmət tələb olunmadan işləməsi kimi üstünlüklərini özündə saxlayır, eyni zamanda yüksək qırılma qabiliyyətinə və vakuum açarlarının tez-tez işləməsi üçün uyğunluğa malikdir. Buna görə də o, sənaye və mədən sənayesi müəssisələrində, yaşayış məskənlərində enerji paylanması, külək və günəş enerjisi istehsalı və müxtəlif yarımstansiyalarda tətbiqlər üçün olduqca uyğundur. Peşəkar GIS RMU istehsalçısı kimi Lugao-nun keçid qurğusu həlli IEC, ISO və CE kimi beynəlxalq standartlara tam uyğundur və müxtəlif enerji paylama ssenarilərində qlobal tanınma və etibarlı əməliyyat təmin edir.

Əsas texniki parametrlər

yox.	Maddə		Vahid	Parametrlər
1	Nominal Gərginlik		kV	12	24	36	40.5
2	Nominal cərəyan		A	630/1250
3	Nominal Tezlik		Hz	50/60
4	1 Dəqiqəlik Güc Tezliyinə Dayanma Gərginliyi	Ümumi dəyər	kV	42	55	80	95
		Qırılma nöqtəsi		48	65	95	110
5	İldırım impulsuna müqavimət gərginliyi	Ümumi dəyər	kV	75	125/150	170	95
		Qırılma nöqtəsi		85	150/160	185	215
6	Qiymətləndirilmiş Qısa Müddətli Dayanma Cərəyanı	Əsas Dövrə	kA	25/2s
		Torpaqlama dövrəsi		25/2s
7	Qiymətləndirilmiş Pik Dayanma Cərəyanı		kA	63			50
8	Nominal Transfer Cərəyanı		A	1300~1700
9	Nominal yükün bağlanması qırılma cərəyanı		A	630
10	Nominal Kabel Doldurma Cərəyanı		A	50/10
11	Yüklənməmiş transformatorun qırılma cərəyanı		A	20
12	Kabelin Doldurulması Torpaqda Qırılma Cərəyanı		A	100			80
13	Nominal qısaqapanma cərəyanı		kA	20
14	Nominal Qısa Qapanma Cərəyanı		kA	63			50
15	Mühafizə sinfi			IP3X
16	Yükləmə keçidinin ömrü		Vaxt	5000
17	Torpaqlama açarının ömrü		Vaxt	5000

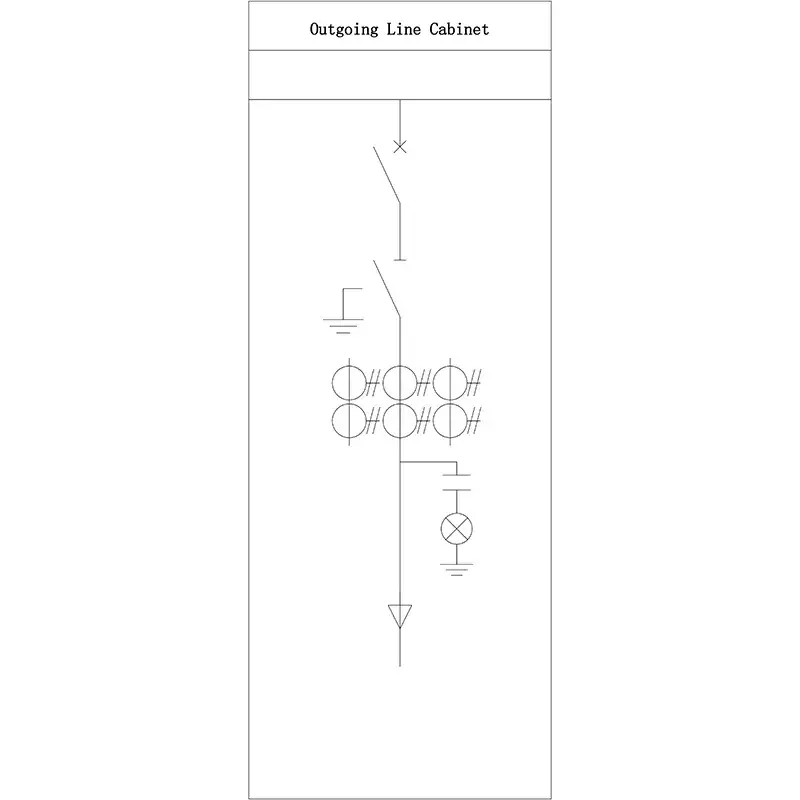

Tipik sxem diaqramı:

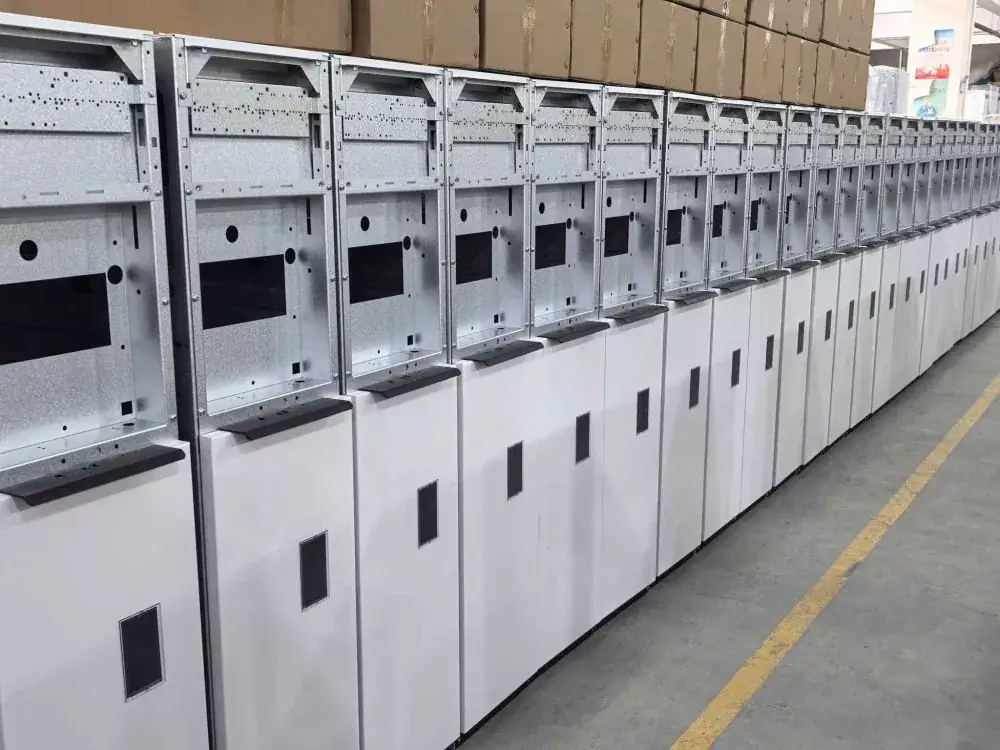

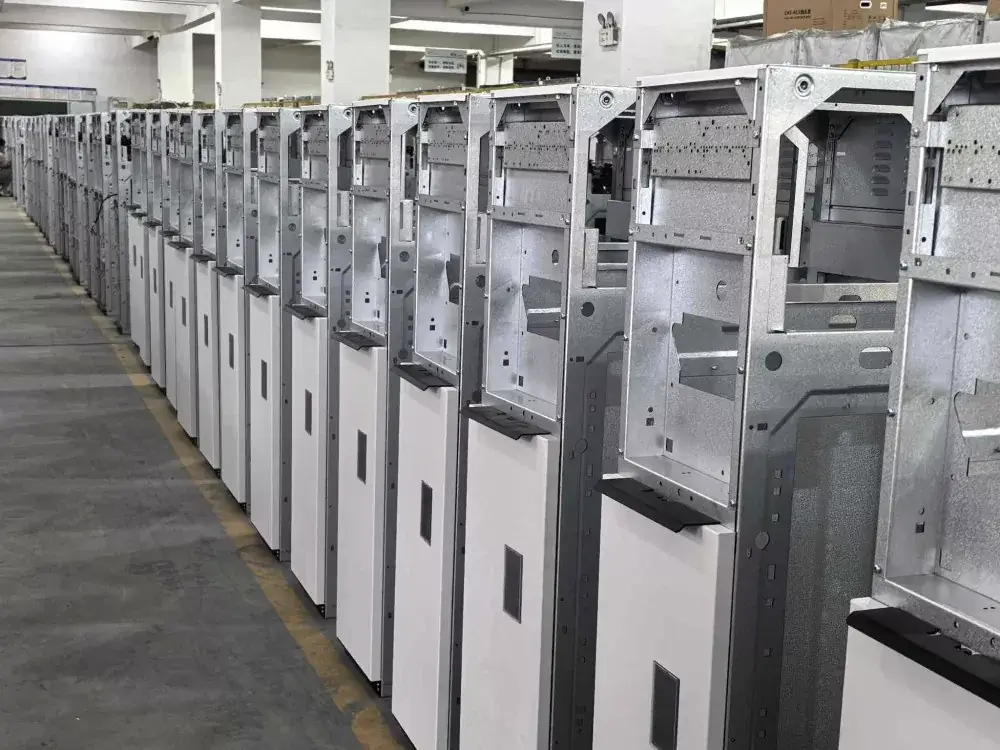

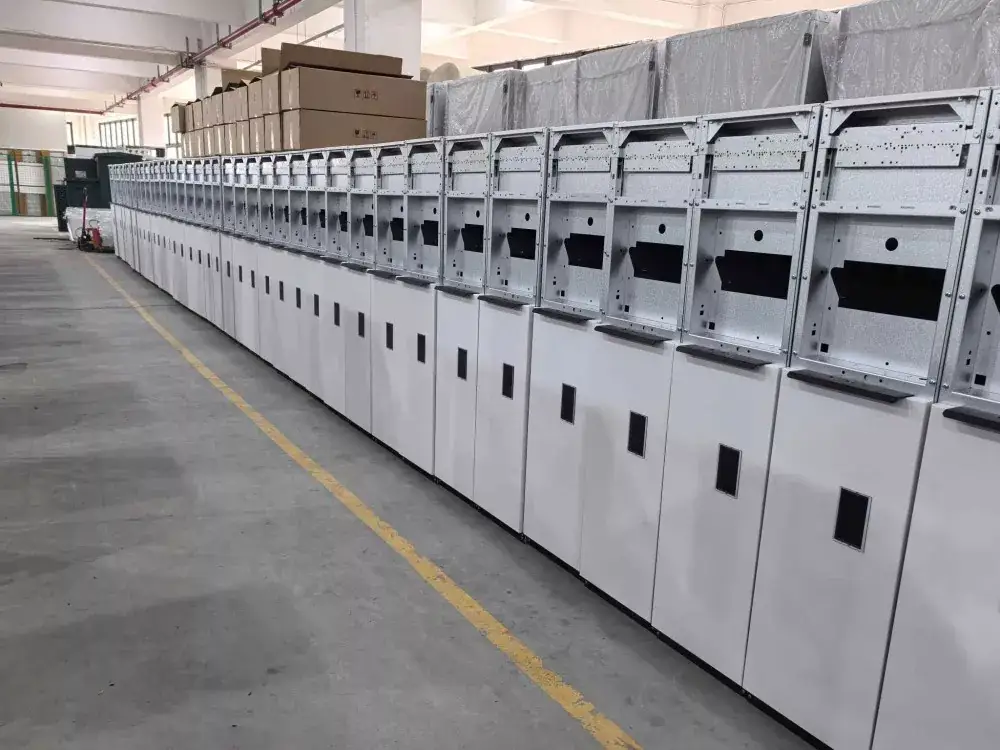

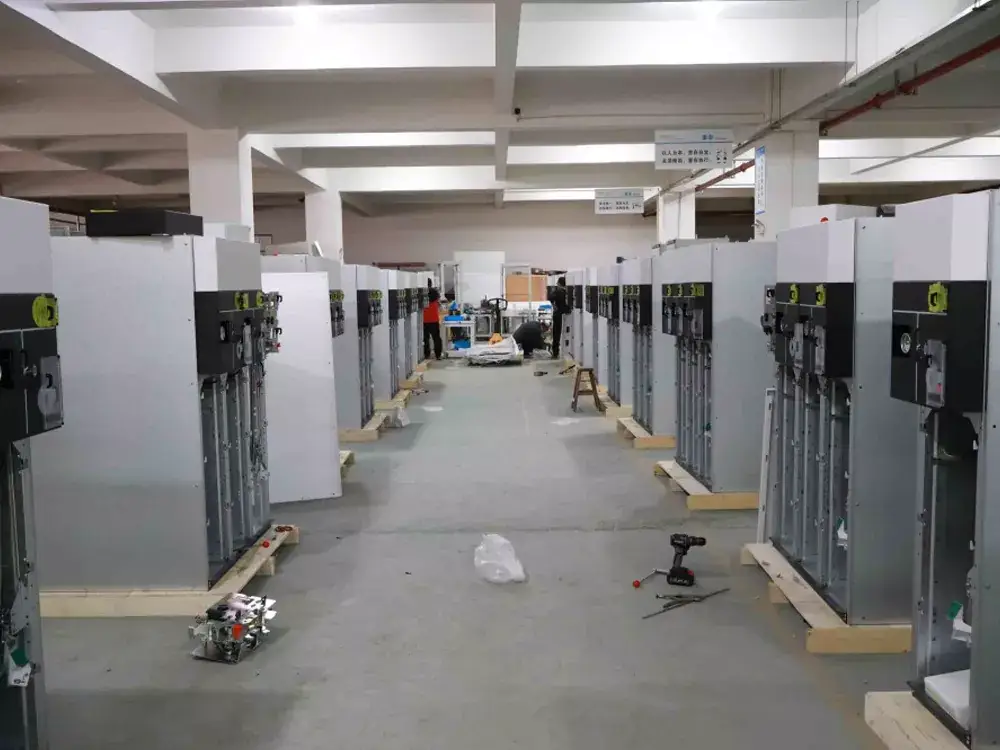

Zavod çəkilişləri:

Əsas texnologiya xüsusiyyətləri:

1. VCB ilə LGSM6 Daxili Qaz İzolyasiyalı Halqalı Əsas Bölmə Kommutator Paneli istifadə olunur ki, bu da əsas dövrədə qövsləri aradan qaldırır və uzun elektrik ömrünə malikdir. Bütün vakuum açarı SF6 qazı ilə doldurulmuş paslanmayan poladdan hazırlanmış qaz kamerasında möhürlənir, onu xarici mühitdən tamamilə təcrid edir və izolyasiyanın etibarlılığını artırır.

2. Şinlər, ayırıcı açarlar, vakuum açarları və cərəyan transformatorları kimi bütün yüksək gərginlikli canlı komponentlər qaz kamerasının daxilində möhürlənir, onların bütün istismar müddəti ərzində texniki xidmət tələb olunmur və izolyasiya komponentlərinin təmizlənməsi tələb olunmur.

3. Onun yığcam ölçüsü elektrik paylayıcı otağının döşəmə sahəsinə əhəmiyyətli dərəcədə qənaət edə bilər ki, bu da onu xüsusilə prefabrik yarımstansiyalar və ya məhdud yerləri olan layihələr üçün əlverişli edir.

4. Yanlış işləmənin qarşısını almaq üçün beş davamlı mexaniki bloklamaya malikdir. Hava qutusu əməliyyat təhlükəsizliyini təmin etmək üçün istiqamətli təzyiq relyef kanalı ilə təchiz edilmişdir.

5. Ağıllı paylayıcı şəbəkələrin tələblərinə cavab vermək üçün elektrik əməliyyatı və avtomatlaşdırma üçün interfeysləri ehtiyatda saxlayır.

Tətbiq ssenariləri:

Sənaye Sektoru: Fabrik enerjisinin paylanması, mədənçilik

Tikinti Sektoru: Ticarət kompleksləri, hündürmərtəbəli binalar, yaşayış icmaları

Yeni Enerji: Külək enerjisi istehsalı, fotovoltaik elektrik stansiyaları

İnfrastruktur: Hava limanları, metrolar

Təchizat və Xidmət

İnventar və Çatdırılma: Biz böyük inventar saxlayırıq; müntəzəm sifarişlər təxminən 10 gün ərzində göndərilir.

Satışdan sonrakı xidmət: Biz 24 saat cavab veririk və yerində quraşdırma təlimatı və istismara verilməsini dəstəkləyirik.

Xüsusi xidmətlər: Xüsusi gərginlik səviyyələri, ikincili qorunma sxemləri və paralel şkaf birləşmələri kimi müştəri ehtiyaclarına uyğun olaraq VCB ilə qeyri-standart LGSM6 Daxili Qaz İzolyasiyalı Halqa Əsas Blok Kommutator Paneli üçün həllər təqdim edə bilərik.
